電路的組成

如圖（a）所示，當溫度變化時，集電極電位變化，使輸出電壓變化，若采用直接耦合方式，這種變化會逐級放大，使電路無法正常工作.

采用（b）所示電路，采用電路參數完全相同，管子特性也完全相同的電路，那么兩只管子的集電極靜態電位在溫度變化時也將時時相等，電路以兩只管子集電極電位差作為輸出，就克服了溫度漂移.>

共模信號：對于圖（b）所示電路，當uI1與uI2所加信號為大小相等極性相同的輸入信號時，稱為共模信號.

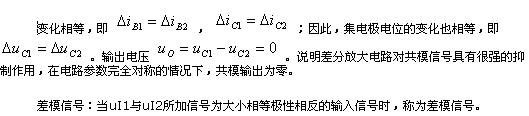

共模輸入信號的分析：當電路輸入共模信號時，由于電路參數對稱，T1管和T2管所產生的電流

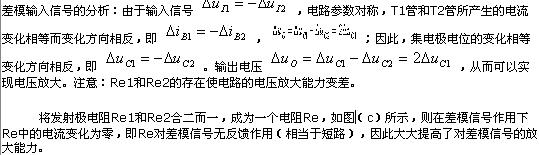

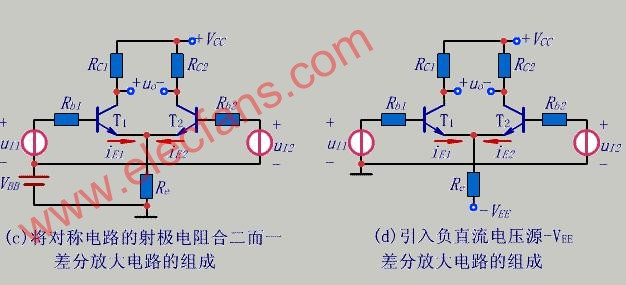

將發射極電阻Re1和Re2合二而一，成為一個電阻Re，如圖（c）所示，則在差模信號作用下Re中的電流變化為零，即Re對差模信號無反饋作用（相當于短路），因此大大提高了對差模信號的放大能力.

為了簡化電路，便于調節Q點，也為了使電源與信號源能夠“共地”，就產生了如圖（d）所示的典型差分放大電路電。

長尾式電路：如圖所示為典型的差分放大電路，由于Re接負載電源-VEE，拖一個尾巴，故稱為長尾式電路。

電路參數理想對稱：Rb1=Rb2=Rb，Rc1=Rc2=Rc；T1管與T2管的特性相同，β1=β2=β，rbe1=rbe2=rbe；Re為公共的發射極電阻。

1.靜態分析

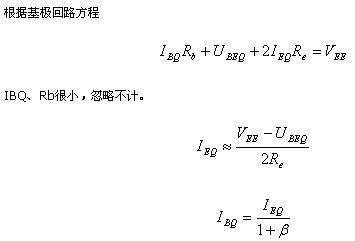

當輸入信號uI1=uI2=0時，電阻Re中的電流等于T1管和T2管的發射極電流之和，即

由于UCQ1=UCQ2，所以uO=UCQ1-UCQ2=0。

2.對共模信號的抑制作用

利用電路參數的對稱性抑制溫度漂移：當電路輸入共模信號時，如下圖所示，基極電流和集電

利用發射極電阻Re對共模信號的抑制：利用Re對共模信號的負反饋作用，Re阻值愈大，負反饋作用愈強，集電極電位的變化愈小，差分放大電路對共模信號的抑制能力愈強。但Re取值不能過大，它受電源電壓VEE的限制。

共模放大倍數Ac：定義為

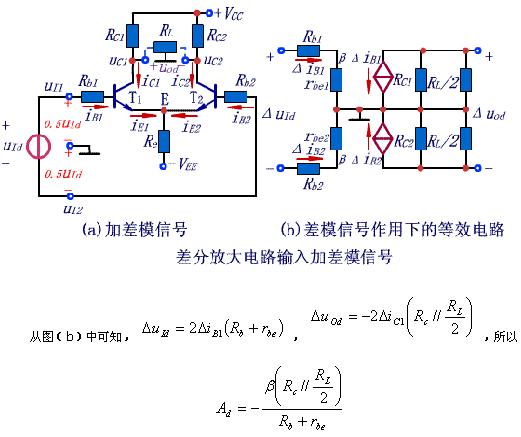

由于E點電位在差模信號作用下不變，相當于接“地”；又由于負載電阻的中點電位在差模信號作用下也不變，也相當于接“地”，因而RL被分成相等的兩部分，等效電路如圖（b）所示。

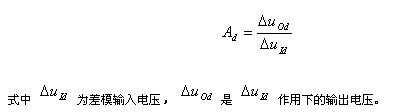

差模放大倍數Ad：定義為

由此可見，差分放大電路電壓放大能力只相當于單管共射極放大電路。差分放大電路是以犧牲一只管子的放大倍數為代價，換取了低溫漂的效果。

輸入電阻

共模抑制比KCMR：考察差分放大電路對差模信號的放大能力和對共模信號的抑制能力。

其值愈大，電路性能愈好。在電路參數理想對稱的情況下，KCMR=∞。
