雙邊帶調幅（DSB）波基礎知識
雙邊帶調幅（DSB）波基礎知識

采取不發送載頻，而只傳送邊頻分量的方式，即抑制載波的雙邊帶調幅方式。

1.雙邊帶調幅波分析

抑制載波的雙邊帶調幅波數學表達式為：



根據式(9.9)可發現，其載頻被抑制掉了，只剩下兩個邊頻，其頻帶寬度。

雙邊帶調幅波的波形及頻譜如圖9.6所示。需要注意的是，由于雙邊帶調幅信號的振幅不是在載波振幅Ucm而是在零值上下按調制信號的規律變化，雙邊帶調幅波的包絡已不再反映原調制信號的形狀。當調制信號uo(t)進入負半周時，uo(t)就變為負值，表明載波電壓產生180°相移，因而當自正值或負值通過零值變化時，雙邊帶調幅波波形均將發生180°的相位突變。

同理可知雙邊帶調幅波的帶寬為BW=2F（HZ）。



2.雙邊帶調幅電路

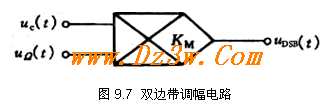

由式(9.9)可以看出，輸出雙邊帶調幅信號是調制信號與載波信號的乘積，所以很容易得到抑制載頻的雙邊帶信號的調幅器，如圖9.7所示。
