單邊帶調幅(SSB)基礎知識
單邊帶調幅(SSB)基礎知識
1.單邊帶調幅波分析
雖然抑制載波的雙邊帶調幅克服了普通調幅的功率不經濟的缺點，但已調波的帶寬仍然為調制頻率 的兩倍。實際上，上、下邊頻所載有的信息是相同的。因此，只需傳遞一個邊頻就可以達到傳遞調制信號全部信息的目的。只有一個邊帶的調幅波稱為單邊帶調幅波。
若以發送上邊帶為例，則單邊帶調幅信號的表達式為：
由上式可以看出，單邊帶調幅波依然是等幅波，但它與原載波是不同的，單邊帶調幅波的振幅與調制信號的振幅成正比，它的頻率隨調制信號的頻率的不同而不同，因此它含有消息的特征。單邊帶調幅波的功率利用率又比雙邊帶調幅波提高了一倍，所的頻帶寬度只有普通調幅波和雙邊帶調幅波的一半，其優勢顯而易見。但該種調制方式技術較復雜，所以應用并不廣泛。若調幅波中包含有一個邊帶的全部和另一個邊帶的一小部分，這種調幅波的功率利用率和頻帶利用率均與單邊帶調幅波相差不多，但技術上卻比單邊帶調制容易實現，這種調制方式稱為殘留邊帶調幅。電視圖像調制就采用殘留邊帶調幅。
2.單邊帶調幅電路
比較式(9.9)和式(9.10)可以發現，單邊帶信號是雙邊帶信號的上邊頻信號或下邊頻信號，所以只要在雙邊帶調幅電路后面，引入一單邊帶濾波器，濾除不要的邊帶以得到所需的單邊帶信號，就構成了最簡單的單邊帶調幅電路，如圖9.8所示。這種方法稱為濾波法，但實現起來并不容易。

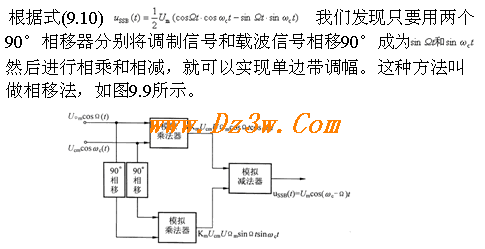

顯然對單頻信號進行90°相移比較簡單，但實際的調制信號是由多個頻率分量組成的，這樣要把各頻率分量都準確的相移90°，并保持各頻譜相對振幅不變是較難的，所以在使用時，我們采用相移濾波法
單邊帶調幅(SSB)基礎知識
1.單邊帶調幅波分析
雖然抑制載波的雙邊帶調幅克服了普通調幅的功率不經濟的缺點，但已調波的帶寬仍然為調制頻率 的兩倍。實際上，上、下邊頻所載有的信息是相同的。因此，只需傳遞一個邊頻就可以達到傳遞調制信號全部信息的目的。只有一個邊帶的調幅波稱為單邊帶調幅波。
若以發送上邊帶為例，則單邊帶調幅信號的表達式為：
由上式可以看出，單邊帶調幅波依然是等幅波，但它與原載波是不同的，單邊帶調幅波的振幅與調制信號的振幅成正比，它的頻率隨調制信號的頻率的不同而不同，因此它含有消息的特征。單邊帶調幅波的功率利用率又比雙邊帶調幅波提高了一倍，所的頻帶寬度只有普通調幅波和雙邊帶調幅波的一半，其優勢顯而易見。但該種調制方式技術較復雜，所以應用并不廣泛。若調幅波中包含有一個邊帶的全部和另一個邊帶的一小部分，這種調幅波的功率利用率和頻帶利用率均與單邊帶調幅波相差不多，但技術上卻比單邊帶調制容易實現，這種調制方式稱為殘留邊帶調幅。電視圖像調制就采用殘留邊帶調幅。
2.單邊帶調幅電路
比較式(9.9)和式(9.10)可以發現，單邊帶信號是雙邊帶信號的上邊頻信號或下邊頻信號，所以只要在雙邊帶調幅電路后面，引入一單邊帶濾波器，濾除不要的邊帶以得到所需的單邊帶信號，就構成了最簡單的單邊帶調幅電路，如圖9.8所示。這種方法稱為濾波法，但實現起來并不容易。
顯然對單頻信號進行90°相移比較簡單，但實際的調制信號是由多個頻率分量組成的，這樣要把各頻率分量都準確的相移90°，并保持各頻譜相對振幅不變是較難的，所以在使用時，我們采用相移濾波法
