【圖】正弦波振蕩器基礎知識
(2016/12/23 0:40:00)
正弦波振蕩器基礎知識
正弦波振蕩器基礎知識
自激振蕩基本原理
對于任何一個帶限網絡說來，若在其通頻帶內有增益大于 OdB 的頻率點，那么將這個帶限網絡的輸出、輸入端通過一個全通網絡相連，通
過全通網絡的相位調整，使得對于該帶限網絡說來增益大于 OdB 的頻率點信號是同相相接，那么這個網絡就會發生自激振蕩。也即是說，在網絡的輸入口不施加輸入信號，其輸出端就會有幅度、頻率都穩定的交變信號輸出。
反饋型正弦波振蕩器

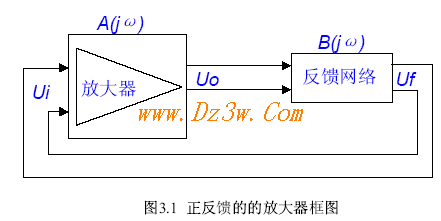

圖 3 . 1 所示為一個施加了正反饋的的放大器框圖：

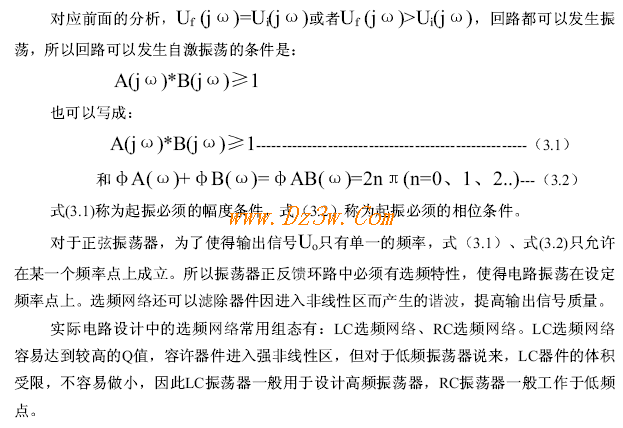

圖 3 . 1 中，放大器的輸出、輸入端通過反饋網絡首尾相連，構成了一個反饋環路。對于這個環路說來，對于恒定幅度的輸出信號 Uo，若反饋網絡的輸出電壓 Uf 和放大器的輸入電壓 Ui 的幅度相等、相位相同，那么對于放大器回路說來，即使沒有任何外加電壓， Uo也能維持穩定的信號輸出。如果 Uo、Ui 的相位相同，但是幅度卻不同，那么有兩種可能的情況：一是 Uf > Ui ，那么每經過一個反饋循環， U 。的信號幅度就會增加，在整個電路中將回發生增幅振蕩。二是 Uf > Ui ，在這種情形下，每經過一個振蕩周期，Uo的信號幅度都會有所減小，信號最終會消失，回路將會停留在穩定的直流靜止狀態。對于情況一說來，在實際電路中， Uo的幅度也不會無限制增加，振蕩幅度最終會因為電子器件的非線性、有限的動態范圍而被限制于一個極限值上，此時的振蕩頻率、輸出幅度維持不變。對于圖 3 . 1 中的放大器說來，其放大系數（電壓轉移特性）為：
正弦波振蕩器基礎知識
自激振蕩基本原理
對于任何一個帶限網絡說來，若在其通頻帶內有增益大于 OdB 的頻率點，那么將這個帶限網絡的輸出、輸入端通過一個全通網絡相連，通
過全通網絡的相位調整，使得對于該帶限網絡說來增益大于 OdB 的頻率點信號是同相相接，那么這個網絡就會發生自激振蕩。也即是說，在網絡的輸入口不施加輸入信號，其輸出端就會有幅度、頻率都穩定的交變信號輸出。
反饋型正弦波振蕩器
圖 3 . 1 所示為一個施加了正反饋的的放大器框圖：
圖 3 . 1 中，放大器的輸出、輸入端通過反饋網絡首尾相連，構成了一個反饋環路。對于這個環路說來，對于恒定幅度的輸出信號 Uo，若反饋網絡的輸出電壓 Uf 和放大器的輸入電壓 Ui 的幅度相等、相位相同，那么對于放大器回路說來，即使沒有任何外加電壓， Uo也能維持穩定的信號輸出。如果 Uo、Ui 的相位相同，但是幅度卻不同，那么有兩種可能的情況：一是 Uf > Ui ，那么每經過一個反饋循環， U 。的信號幅度就會增加，在整個電路中將回發生增幅振蕩。二是 Uf > Ui ，在這種情形下，每經過一個振蕩周期，Uo的信號幅度都會有所減小，信號最終會消失，回路將會停留在穩定的直流靜止狀態。對于情況一說來，在實際電路中， Uo的幅度也不會無限制增加，振蕩幅度最終會因為電子器件的非線性、有限的動態范圍而被限制于一個極限值上，此時的振蕩頻率、輸出幅度維持不變。對于圖 3 . 1 中的放大器說來，其放大系數（電壓轉移特性）為：
