正弦波振蕩電路基礎知識
正弦波振蕩電路基礎知識
振蕩電路是自動地將直流能量轉換為具有一定波形參數的交流信號的裝置。它也是一種能量轉換器，但它與放大電路的區別是不需要外加信號的激勵，其輸出信號的頻率、幅度和波形僅僅由電路本身的參數決定。
振蕩器實際上就是我們常說的信號發生器。它在電子技術應用領域里的用途非常廣泛。根據波形的不同，可將振蕩器分為正弦波振蕩器（能產生具有正弦波形的振蕩電壓）及非正弦波振蕩器或張馳振蕩器（能產生具有矩形、三角形、鋸齒形的振蕩電壓）。按維持自激振蕩的原理劃分，自激振蕩器可以分為反饋型和負阻型兩種。本章僅討論反饋型正弦自激振蕩器。
8.1 正弦波振蕩電路的基本原理
8.1.1 振蕩電路的概述
振蕩器能夠輸出某一指定頻率的正弦波，因此閉合環路中包含選頻網絡。若選頻網絡由RC元件構成，則該振蕩器稱為RC振蕩器，一般用來產生1赫至幾兆赫范圍內的低頻信號；若選頻網絡由LC元件組成，則該振蕩器稱為L(zhǎng)C振蕩器，一般用來產生幾百千赫以上的高頻信號。若在LC振蕩電路的選頻網絡中加入晶振元件，我們則稱該電路為石英晶體振蕩器，其目的是為了提高輸出信號的頻率穩定度。

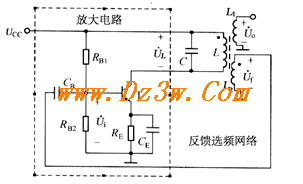

圖8.2給出了變壓器耦合反饋型LC振蕩電路，該電路與圖8.1相對應也可分為放大電路和反饋網絡兩部分。圖中由晶體管T構成放大電路，CB為隔直流電容，由電感L和C構成的單諧振回路是集電極負載，同時也起到選頻作用。反饋網絡由L和L2組成的變壓器構成。電感L3的作用是把輸出信號耦合下來加到輸出負載上。
該電路的反饋電壓Uf取自變壓器次級L2兩端，反饋信號通過由線圈L和L2組成的變壓器從集電極反饋到基極。根據圖中標注的同名端，利用瞬時極性法可知：輸入信號和反饋信號同接在三極管的基極，且瞬時極性相同，所以為正反饋。

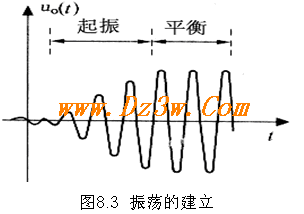

該電路的工作過程：當振蕩電路接通電源時，電路中不可避免地存在種擾動。這種擾動是不規則性的，它包含著很寬的頻率成分。其中絕大部分信號頻率與選頻網絡LC頻率不同，僅有某一種信號頻率與選頻網絡LC頻率相同。與選頻網絡LC頻率不同的信號，也就是不符合振蕩條件的頻率分量迅速衰減直至消失，只有符合振蕩條件的頻率成分才能通過LC選頻網絡，通過放大、選頻和反饋的多次循環，振蕩電壓就逐漸增長起來了。如圖8.3中“起振”部分所示，電路產生了增幅振蕩。這就是振蕩電路的起振概念。
這里要強調說明的是，我們所討論的振蕩電路不需要外加輸入信號，便能自行產生輸出信號，但實質上該電路還是有“輸入信號”的，該“輸入信號”就是接通電源產生的多頻率擾動信號中的某一個，而這個信號的頻率必須與振蕩頻率一致。
起振以后，輸出信號幅度在正反饋?zhàn)饔孟略絹碓酱螅恼穹粫?huì)無限制地增長下去，因?yàn)樵撾娐窌?huì)由RE和CE產生自生反偏壓。自生反偏壓形成后，就會進入晶體管的非線性區，即進入了飽和區和截止區。iC的波形就會出現非線性失真，這樣晶體管的導通角將會減小，從而導致增益降低，直至達到平衡，于是振幅便穩定于某一個恒定值了。如圖8.3中“平衡”部分所示。
正弦波振蕩電路基礎知識
振蕩電路是自動地將直流能量轉換為具有一定波形參數的交流信號的裝置。它也是一種能量轉換器，但它與放大電路的區別是不需要外加信號的激勵，其輸出信號的頻率、幅度和波形僅僅由電路本身的參數決定。
振蕩器實際上就是我們常說的信號發生器。它在電子技術應用領域里的用途非常廣泛。根據波形的不同，可將振蕩器分為正弦波振蕩器（能產生具有正弦波形的振蕩電壓）及非正弦波振蕩器或張馳振蕩器（能產生具有矩形、三角形、鋸齒形的振蕩電壓）。按維持自激振蕩的原理劃分，自激振蕩器可以分為反饋型和負阻型兩種。本章僅討論反饋型正弦自激振蕩器。
8.1 正弦波振蕩電路的基本原理
8.1.1 振蕩電路的概述
振蕩器能夠輸出某一指定頻率的正弦波，因此閉合環路中包含選頻網絡。若選頻網絡由RC元件構成，則該振蕩器稱為RC振蕩器，一般用來產生1赫至幾兆赫范圍內的低頻信號；若選頻網絡由LC元件組成，則該振蕩器稱為L(zhǎng)C振蕩器，一般用來產生幾百千赫以上的高頻信號。若在LC振蕩電路的選頻網絡中加入晶振元件，我們則稱該電路為石英晶體振蕩器，其目的是為了提高輸出信號的頻率穩定度。
圖8.2給出了變壓器耦合反饋型LC振蕩電路，該電路與圖8.1相對應也可分為放大電路和反饋網絡兩部分。圖中由晶體管T構成放大電路，CB為隔直流電容，由電感L和C構成的單諧振回路是集電極負載，同時也起到選頻作用。反饋網絡由L和L2組成的變壓器構成。電感L3的作用是把輸出信號耦合下來加到輸出負載上。
該電路的反饋電壓Uf取自變壓器次級L2兩端，反饋信號通過由線圈L和L2組成的變壓器從集電極反饋到基極。根據圖中標注的同名端，利用瞬時極性法可知：輸入信號和反饋信號同接在三極管的基極，且瞬時極性相同，所以為正反饋。
該電路的工作過程：當振蕩電路接通電源時，電路中不可避免地存在種擾動。這種擾動是不規則性的，它包含著很寬的頻率成分。其中絕大部分信號頻率與選頻網絡LC頻率不同，僅有某一種信號頻率與選頻網絡LC頻率相同。與選頻網絡LC頻率不同的信號，也就是不符合振蕩條件的頻率分量迅速衰減直至消失，只有符合振蕩條件的頻率成分才能通過LC選頻網絡，通過放大、選頻和反饋的多次循環，振蕩電壓就逐漸增長起來了。如圖8.3中“起振”部分所示，電路產生了增幅振蕩。這就是振蕩電路的起振概念。
這里要強調說明的是，我們所討論的振蕩電路不需要外加輸入信號，便能自行產生輸出信號，但實質上該電路還是有“輸入信號”的，該“輸入信號”就是接通電源產生的多頻率擾動信號中的某一個，而這個信號的頻率必須與振蕩頻率一致。
起振以后，輸出信號幅度在正反饋?zhàn)饔孟略絹碓酱螅恼穹粫?huì)無限制地增長下去，因?yàn)樵撾娐窌?huì)由RE和CE產生自生反偏壓。自生反偏壓形成后，就會進入晶體管的非線性區，即進入了飽和區和截止區。iC的波形就會出現非線性失真，這樣晶體管的導通角將會減小，從而導致增益降低，直至達到平衡，于是振幅便穩定于某一個恒定值了。如圖8.3中“平衡”部分所示。
8.1.2 振蕩電路工作的三個條件

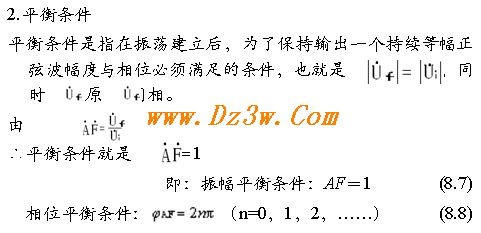

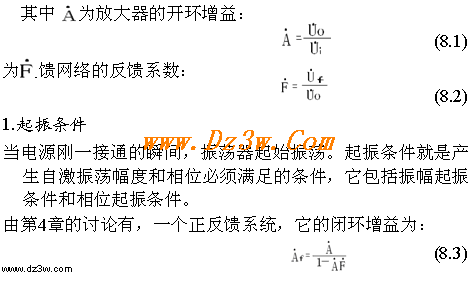

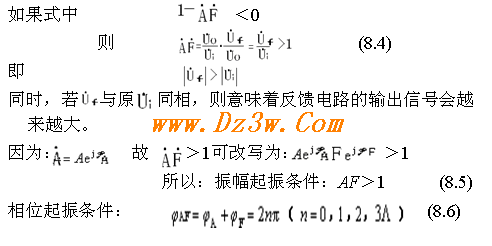

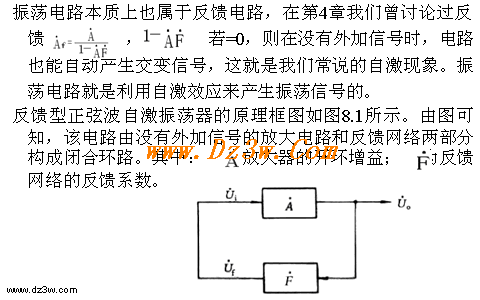

我們繼續借助圖8.1來分析反饋型正弦波自激振蕩器的起振條件和平衡條件。

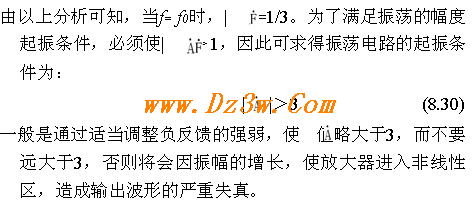

3.抗干擾的穩定條件

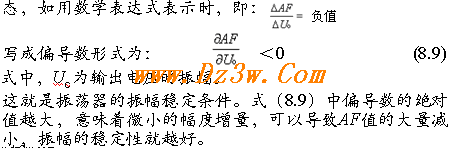

由于振蕩電路中存在各種干擾如溫度變化、電壓波動、噪聲、外界干擾等，這些干擾會破壞振蕩的平衡條件，因此，為使振蕩器的平衡狀態能夠存在，只有使它成為穩定的平衡具有返回原先平衡狀態能力的平衡。這就要求反饋型正弦波振蕩器中，其放大器的增益或反饋網絡的反饋系數是可以自動調節的。即如果干擾和噪聲使反饋電壓增大時，放大器的增益自動減小，即使AF減小，以保持輸出電壓幅度穩定；反之，若使反饋電壓減小，則放大器的增益自動提高，這樣就可使振蕩器輸出電壓的振幅處于穩定狀態，如用數學表達式表示時，即：

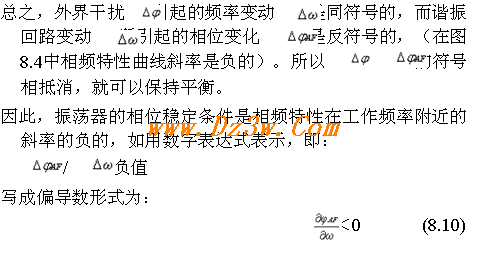

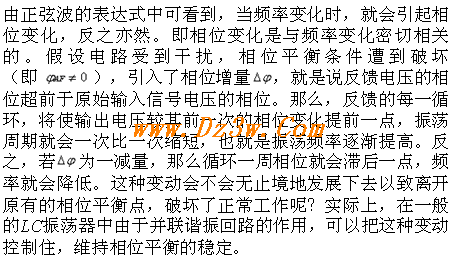

振蕩器能否穩定工作，除需要滿足振幅穩定條件外，還需滿足相位穩定條件。即當電路受到干擾使相位平衡條件暫受到破壞時，在干擾消失后，電路能夠自動回到原來的相位平衡狀態。

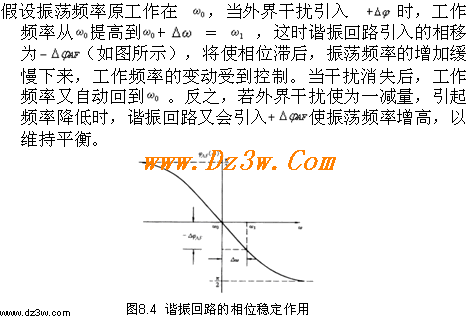

LC諧振回路的相頻特性如圖8.4所示：
上述偏導數的絕對值越大，意味著相位平衡條件被破壞后，只要頻率產生一微小的變化就可獲得大小足夠而符號相反的相位變化，在電路中恢復相位平衡。高Q值的LC回路便可滿足這一要求。
總之，欲產生穩定的正弦振蕩，振蕩器必須滿足振蕩的起振條件、平衡條件和穩定條件，三者缺一不可。因此，在反饋型正弦波振蕩器的閉合環路中，一般包含可變?cè)鲆娴姆糯笃鳌⑦x頻網絡及反饋網絡。選頻網絡可處在放大電路中，也可處在反饋網絡中，也可能同時屬于這兩部分。
上述偏導數的絕對值越大，意味著相位平衡條件被破壞后，只要頻率產生一微小的變化就可獲得大小足夠而符號相反的相位變化，在電路中恢復相位平衡。高Q值的LC回路便可滿足這一要求。
總之，欲產生穩定的正弦振蕩，振蕩器必須滿足振蕩的起振條件、平衡條件和穩定條件，三者缺一不可。因此，在反饋型正弦波振蕩器的閉合環路中，一般包含可變?cè)鲆娴姆糯笃鳌⑦x頻網絡及反饋網絡。選頻網絡可處在放大電路中，也可處在反饋網絡中，也可能同時屬于這兩部分。
8.2 LC反饋型正弦波振蕩電路
凡采用LC諧振回路作為選頻網絡的反饋式振蕩器稱為L(zhǎng)C正弦波振蕩器。LC振蕩電路形式很多，按反饋網絡的形式劃分有變壓器耦合反饋型、電感分壓反饋型和電容分壓反饋型。
8.2.1 電感分壓反饋型正弦波振蕩電路

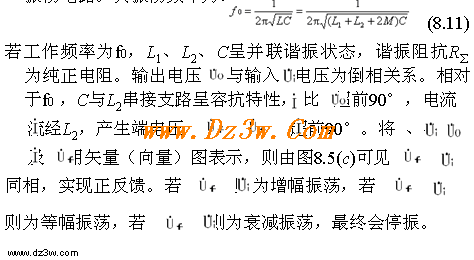

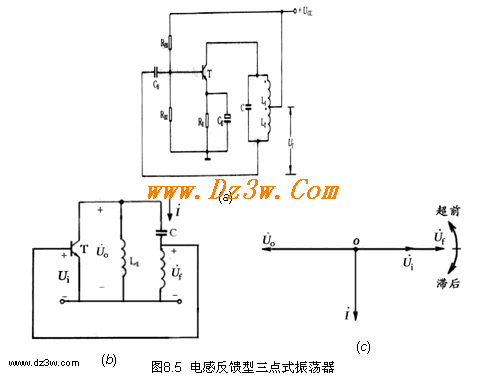

電感分壓反饋型正弦波振蕩電路也叫哈特萊（Hartley）電路。如圖8.5(a)所示，其交流簡化電路如圖8.5(b)所示。參看圖8.5(b)，由晶體三極管和L1、L2、C構成的諧振回路組成一個具有正反饋的諧振放大器。這里諧振回路兼具放大器的負載、選頻網絡、反饋網絡三個功能。輸出電壓為電容C和電感L2上電壓的相量和，反饋電壓取自電感L2。下面我們用瞬時極性法來判斷圖8.5電路是否滿足相位平衡條件。
從圖8.5(b)中我們可以看出，回路電感的三個端子正好與器件的三個電極相連接，因此又把這種電路稱為電感三點式振蕩電路。其振蕩頻率為：
8.2.2 電容分壓反饋型正弦波振蕩器

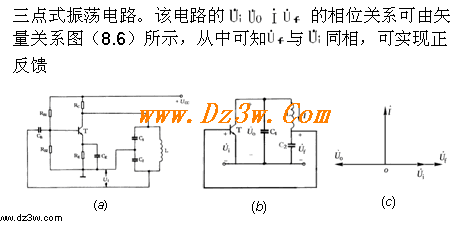

電容分壓反饋型電路，也稱“考比茲”（Copitts）電路，如圖8.6(a)所示，圖8.6(b)是其交流簡化電路。可以看出，它的基本結構與電感反饋型振蕩器一樣，只是將LC并聯諧振回路中的電感與電容互換，從8.6(b)可以看出，兩個電容的三點與三極管的三個電極直接相連，因此也稱之為電容三點式振蕩電路。
用瞬時極性法來分析這種電路是否滿足自激振蕩的相位平衡條件。設輸入信號在基極的瞬時極性為正，在共射極放大器中，集電極輸出信號在同一瞬間的瞬時極性為負。此信號經過C1、C2和L構成的振蕩回路，在C1上端的瞬時極性也為負。由于電容C1和C2可以看成是兩個電容的串聯形式，則在C2下端的瞬時極性應為正。因此回送給基極的反饋信號與輸入信號的瞬時極性相同，故此電路為正反饋環路，滿足相位平衡條件。如果這個電路同時還滿足AF＞1，那么該電路也是可以起振的。
電容三點式振蕩電路的振蕩頻率為：
8.2.3 三種LC振蕩電路特性比較分析
1.三種不同反饋形式振蕩電路的比較
下面我們從應用振蕩器的角度，就振蕩器的輸出波形和頻率調節兩個問題，對上述不同反饋電路形式的基本振蕩電路作一比較。
(1) 振蕩波形
影響振蕩波形的主要有兩個因素：一個是器件工作進入非 線性區的程度，第二個因素是振蕩回路的選頻特性。而選頻特性可以從兩個方面來考察，一是回路Q值，它直接影響輸出波形中的諧波分量；二是反饋電路的聯接形式。由前所述，圖8.2為單調諧回路，對f0之外的高低頻率濾波特性皆屬于一階濾波器。圖8.5(b)屬于 型LC高通二階濾波器結構；圖8.6(b) 屬于 型LC低通二階濾波器結構。低通比高通時對nf0諧波的濾波性能好得多，故據此分析可知，電容三點式電路的振蕩波形最好，變壓器耦合反饋式電路的振蕩波形次之，電感三點式電路的振蕩波形最差。
(2) 頻率調節
在變壓器耦合反饋式和電感三點式電路中，利用一個可變電容器就可以方便地在較大范圍內調節振蕩頻率。而電容三點式電路只適用于要求頻率調節范圍不大的場合；當要求調節頻率范圍較大時，則應選用變壓器耦合反饋式或電感三點式電路。
2.三點式振蕩電路相位平衡條件
為了便于識別各種變形的三點式振蕩電路，不妨對圖8.5及8.6所示兩種三點式振蕩電路的交流簡化電路作進一步的分析。兩種電路中，器件的每?jī)蓚�(gè)電極，各接有一個電抗元件，如果把它概括為圖8.7所示的形式，各電極之間的電抗用符號Xbc、Xbe、Xce表示。將圖8.5(b)和8.6(b)與之對照，不難發現，這兩種電路有一個共同的特點，這就是
(1) Xce與Xbe符號相同，即電抗性質相同；
(2) Xce與Xbe符號相反，即電抗性質不同。
在許多變形的三點式LC振蕩電路中，Xbc、Xbe和Xce往往不是由單一的電抗元件構成的。而是由多個不同電抗符號的元件構成的復雜電路，在頻率一定時，就可以將各個電極間的元件分別等效為一個電感或電容，并參考當時的振蕩頻率，觀察三極管各電極間的等效電抗符號滿足圖8.7所示的關系，便可以方便地判斷出電路是否滿足起振所需的相位條件。
8.3 石英晶體振蕩電路
頻率穩定度是振蕩器非常重要的性能指標之一，為了提高頻率穩定度，針對前面所討論的LC反饋型振蕩器，我們引進了一些改進型的電路，例如本節將介紹的克拉潑電路和西勒電路，但這些電路的穩定度還遠遠達不到10-5的數量級，因此在要求高頻率穩定度的場合，我們采用了石英晶體振蕩器。
8.3.1 頻率穩定度及穩頻措施
1.頻率穩定度

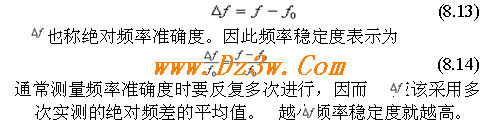

頻率穩定度的定義是：在規定時間內，規定的溫度、濕度、電源電壓等變化范圍內，振蕩頻率的相對變化量。如振蕩器的標稱頻率為f0,實際頻率為f，則絕對誤為△f
根據所規定時間長短不同，頻率穩定度有長期、短期和瞬時之分。長期穩定度一般指一天以上乃至幾個月內振蕩頻率的相對變化量，它主要取決于元器件的老化特性；短期頻率穩定度一般指一天以內振蕩頻率的相對變化量，它主要決定于溫度、電源電壓等外界因素的變化；瞬時頻率穩定度是指秒或毫秒內振蕩頻率的相對變化量，這是一種隨機變化，這些變化均由電路內部噪聲或各種突發性干擾所引起。
通常所講的頻率穩定度一般指短期頻率穩定度。對振蕩器頻率穩定度的要求視振蕩器的用途不同而不同，例如，用于中波廣播電臺發射機的頻率穩定度為10e-5數量級，電視發射機的為10e-7數量級，普通信號發生器的為(10e-3~10e-5)數量級，作為頻率標準的振蕩器則要求達到(10e-8~10e-9)數量級。
2.影響頻率穩定度的因素
由前面分析知道，LC振蕩器振蕩頻率主要取決于諧振回路的參數，也與其他電路元器件參數有關。由于振蕩器使用中，不可避免地會受到各種外界因素的影響，使得這些參數發生變化導致振蕩頻率不穩定。這些外界因素主要有溫度、電源電壓以及負載變化等。
溫度變化會改變諧振回路的電感線圈的電感量和電容器的電容量，也會直接改變晶體管結電容、結電阻等參數，同時溫度和電源電壓的變化會影響晶體管的工作點及工作狀態，也會使晶體管的等效參數發生變化，使諧振回路諧振頻率、品質因素發生變化。
任何與振蕩器相耦合的電路，它們都會吸取振蕩器的振蕩功率，成為振蕩器的負載。如把這些負載阻抗折算到諧振回路之中，成為諧振回路參數的一部分，它們除了降低諧振回路的品質因素外，還會直接影響回路的諧振頻率，所以，當負載變化時，振蕩頻率必然也將跟隨變化。
3.穩頻措施
相應地要解決振蕩頻率不穩定的因素，我們可以采用以下措施。
采用穩壓電源穩定直流工作點，以減小極間電容的變化。
(2) 在負載與振蕩電路間加緩沖級，隔離負載地振蕩級的影響，以提高頻率穩定性。
(3) 對決定振蕩頻率的元件應挑選，保證其精確度和穩定性。
(5) 將電抗元件L、C、晶體管、變?nèi)荻䴓O管和石英晶體等置于溫糟內，降低它們各電參數的溫度系數。但這樣做成本較高，也可采用溫度互補的電參數元件。例如選用正溫度系數的電感，同時采用負溫度系數的電容等措施。
8.3.2 三點式振蕩電路的改進
1.克拉潑（Clapp）電路

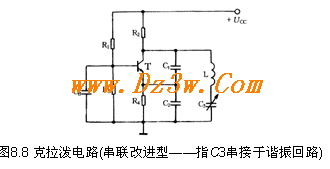

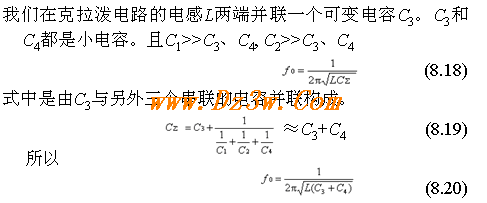

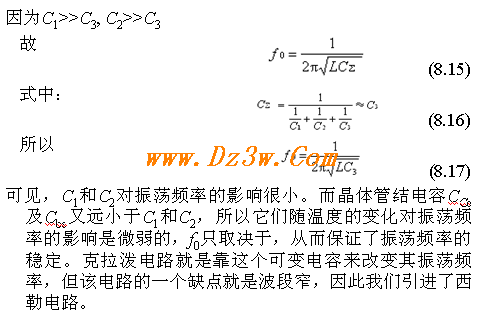

如圖8.8所示，克拉潑電路是在電容三點式振蕩電路的基礎上改進而來的。在原先的三點式振蕩電路中，其振蕩頻率不僅取決于LC回路的參數，還與晶體管結電容和等內部參數有關，而晶體管的參數又隨環境溫度、電源電壓的變化而變化，如何減小其對頻率的影響呢？我們?cè)贚支路中串一個可變小電容C3，
2.西勒（Seiler）電路

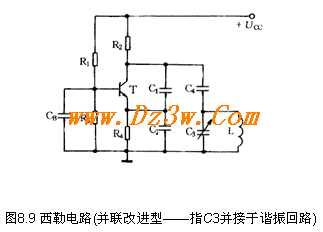

如圖8.9所示，它也是改進型電容三點式電路。
西勒電路中，由于C3與L并聯，所以C3的大小不影響回路的接入系數，電路的放大倍數基本上不隨C3的調節而變化，因而在振蕩頻率改變時，振蕩幅度能保持穩定。
8.4.2 文氏電橋振蕩電路
文氏電橋振蕩電路如圖8.13(a)所示。它由兩部分組成，即放大電路和選頻網絡。放大電路為由集成運放組成的電壓串聯負反饋放大器，取其輸入阻抗高和輸出阻抗低的特點。而選頻網絡由RC串并聯電路組成，同時兼作正反饋網絡。
由圖8.13(a)可見，Z1、Z2與R1、R2正好構成電橋的四個臂，而放大器的輸入及輸出端分別與電橋的兩個對角線頂點相接，因此又稱這種RC振蕩器為文氏電橋振蕩電路。其橋式畫法見圖8.13(b)。
(3) 輸出幅度的穩定
盡管文氏電橋振蕩電路的輸出幅度穩定、失真小，但是電路結構比較復雜。因此在一些要求不高的場合，如便攜式測試設備和遙測系統中，也使用結構比較簡單的RC相移式振蕩電路。RC相移振蕩器是采用內穩幅的振蕩電路，RC移相電路的選頻性能又很差，因而輸出波形不好，頻率穩定度低，只能用在性能要求不高的設備中。
