差動放大器(差分放大器)基礎知識
差動放大器(差分放大器)基礎知識
差動放大器又稱差分放大器，幾乎所有集成運算放大器的輸入級都采用這種電路，因?yàn)樗鼘?duì)抑制零點漂移，提高共模抑制比起到關鍵的作用。
5.2.1 零點漂移
在直接耦合放大電路中，通常把輸入信號為零時的輸出電壓（或電流），也即是靜態輸出工作點的電壓（或電流）作為參考電壓（或參考電流），稱為“零點”。“零點”絕不是專指電位為零的那個端點，不可望文生義。
如果直接耦合放大器（或稱直流放大器）的電源電壓發生波動，或者環境溫度發生變化，都會引起“零點”的電壓（或電流）值發生變化，而這種變化是緩慢的，人們稱之為“零點漂移”
晶體管的直流參數B、UBE和ICBO均是溫度函數。在常溫下，隨溫度的升高，將引起B(yǎng)和ICBO的增大和UBE的減小，這都使集電極電流Ic增大，集電極 發射極間電壓UcE減小，產生零點漂移。在工程中，往往需要放大一些緩慢變化的弱信號，在直接耦合放大器的輸出端將出現信號的物理量和零點漂移的物理量的迭加。假若信號物理量遠大于漂移物理量，人們可以忽略漂移的影響，認為輸出物理量就是信號量。若信號物理量與漂移物理量之比相當或者更小，人們無法區分這兩種物理量，這種放大將失去意義。
衡量放大器零點漂移的程度，或者說大小，采用溫度漂移，簡稱溫漂的技術指標。人們通常規定：溫度每升高1℃時，引起放大器的等效輸入漂移量稱為溫漂。
例如：某直流放大器在基準環境溫度為20 ℃時，直流放大倍數為100倍，輸入信號為零時，輸出端電壓為4V，若環境溫度上升到30 ℃時，輸入信號仍為零，而輸出電壓為4.05V。輸出端漂移電壓為0.05V，該電壓除以放大倍數，就是折合到輸入端漂移電壓為0.5mV，再除以溫度變化量便是溫度漂移，為50 μV/℃。
克服零點漂移最有效的措施之一，就是采用差動放大器。
5.2.2 差動放大器的工作原理
1.靜態分析
差動放大器的基本電路如圖5.10所示。
假設T1和T2管電參數完全一致，電路兩邊結構、阻值完全對稱。當兩輸入電壓Ui1和Ui2都為零，即兩輸入端同時接地時。圖中各物理量估值如下，由于基極電阻RB的阻值和基極電流IB的值通常均很小，不考慮的RB電壓降可得
2.差模信號與共模信號
雙端輸入信號分別是Ui1和Ui2 ，現在定義：兩輸入信號之差為差模輸入信號，記作Uid 。
Uid = Ui1— Ui2 (5.13)
定義：兩輸入信號之平均值為共模輸入信號，記作Uic。
差動放大器(差分放大器)基礎知識
差動放大器又稱差分放大器，幾乎所有集成運算放大器的輸入級都采用這種電路，因?yàn)樗鼘?duì)抑制零點漂移，提高共模抑制比起到關鍵的作用。
5.2.1 零點漂移
在直接耦合放大電路中，通常把輸入信號為零時的輸出電壓（或電流），也即是靜態輸出工作點的電壓（或電流）作為參考電壓（或參考電流），稱為“零點”。“零點”絕不是專指電位為零的那個端點，不可望文生義。
如果直接耦合放大器（或稱直流放大器）的電源電壓發生波動，或者環境溫度發生變化，都會引起“零點”的電壓（或電流）值發生變化，而這種變化是緩慢的，人們稱之為“零點漂移”
晶體管的直流參數B、UBE和ICBO均是溫度函數。在常溫下，隨溫度的升高，將引起B(yǎng)和ICBO的增大和UBE的減小，這都使集電極電流Ic增大，集電極 發射極間電壓UcE減小，產生零點漂移。在工程中，往往需要放大一些緩慢變化的弱信號，在直接耦合放大器的輸出端將出現信號的物理量和零點漂移的物理量的迭加。假若信號物理量遠大于漂移物理量，人們可以忽略漂移的影響，認為輸出物理量就是信號量。若信號物理量與漂移物理量之比相當或者更小，人們無法區分這兩種物理量，這種放大將失去意義。
衡量放大器零點漂移的程度，或者說大小，采用溫度漂移，簡稱溫漂的技術指標。人們通常規定：溫度每升高1℃時，引起放大器的等效輸入漂移量稱為溫漂。
例如：某直流放大器在基準環境溫度為20 ℃時，直流放大倍數為100倍，輸入信號為零時，輸出端電壓為4V，若環境溫度上升到30 ℃時，輸入信號仍為零，而輸出電壓為4.05V。輸出端漂移電壓為0.05V，該電壓除以放大倍數，就是折合到輸入端漂移電壓為0.5mV，再除以溫度變化量便是溫度漂移，為50 μV/℃。
克服零點漂移最有效的措施之一，就是采用差動放大器。
5.2.2 差動放大器的工作原理
1.靜態分析

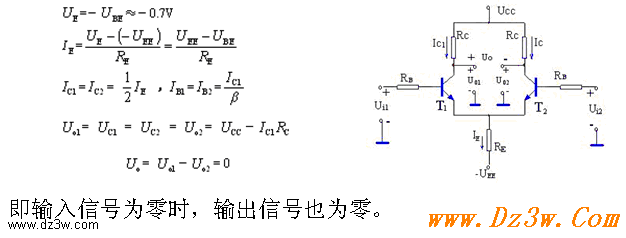

差動放大器的基本電路如圖5.10所示。
假設T1和T2管電參數完全一致，電路兩邊結構、阻值完全對稱。當兩輸入電壓Ui1和Ui2都為零，即兩輸入端同時接地時。圖中各物理量估值如下，由于基極電阻RB的阻值和基極電流IB的值通常均很小，不考慮的RB電壓降可得
2.差模信號與共模信號
雙端輸入信號分別是Ui1和Ui2 ，現在定義：兩輸入信號之差為差模輸入信號，記作Uid 。
Uid = Ui1— Ui2 (5.13)
定義：兩輸入信號之平均值為共模輸入信號，記作Uic。
3.小信號差模特性分析
當兩輸入端僅有差模信號而沒有共模信號時，設左正右負，則T1管射極電流增加的量與T2管射極電流減少的量相等，則IE不變，UE也不變。換句話說，RE中沒有交流電流流過，則兩管發射極可視為交流接地。該差放交流等放電路如圖5.11所示。
根據共射放大器的一般原理可得：
4.小信號共模特性分析

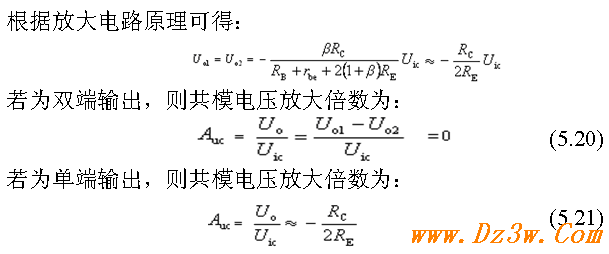

當兩輸入端僅有共模信號，而沒有差模信號時，設左右均為正，則T1管、T2管射極電流均增大，則IE增大，增UE高，U01和U02 同時減小。RE可用兩只2RE的電阻并聯所取代。共模輸入時的交流等效電路如圖5.12所示。
由于兩管特性一致，電路對
稱，所加為共模電壓，故兩
管發射極等電位，兩管發射
極間的連線中無電流，該連
線可以去掉，而不影響電路
分析。
5.共模抑制比
共模抑制比定義為差模電壓放大倍數與共模電壓放大倍數之比，用CMRR表示：
從式(5.24)中可以看出增大RE可以增加CMRR的值，但是，由于UEE和UCQ的限制，使得增大RE有限，通常為幾千歐。用電流源取代RE ，便是集成電路差放輸入級常用的作法。電流源在上一節已講述過了。對于鏡像電流源的輸出電阻r0=rce。對于比例電流源或微電流源的輸出電阻則更高。
6.差動放大器的大信號特性
大信號作用下，晶體管工作進入非線性區（飽和、載止區），將使差模輸出信號產生嚴重失真。下面從發射結的伏安特性入手來研究這種失真。若令圖5.13中的RB=0，有如下關系
將式(5.26)和式(5.27)繪制出差放轉移特性曲線，如圖5.13所示。從曲線可以看出：
（1）當Uid/UT在±1之間，Uid與Ic1、具有良好的線性關系。
（2）當Uid/UT在±2之間，Uid與Ic1 、 Ic2具有準線性關系。
（3）當Uid/UT在±4之外， Ic1或Ic2中一個趨于限幅（極限為 IE），另一個趨于截止。輸出差模信號嚴重失真。
為了擴大差動放大器輸入大信號的線性或準線性的應用范圍，可采用如下的方法：
（1）差動放大器采用復合管接法。例如NPN—NPN接法，或NPN—PNP接法（共集—共基接法）。
（2）差動放大器采用負反饋，即在兩只三級管的發射極各串接一只小電阻，起到電流串聯負反饋?zhàn)饔谩５@種方法是以犧牲差模放大倍數為代價的。如果用一只電位器取代這兩只小電阻，該電路還可以起到調節實際差放的平衡問題。
7.差動放大器的單端化電路
如前所述，單端輸出的差動放大器，雖可以實現雙端輸入—單端輸出的功能，但是，它的差模增益僅是雙端輸出差放的一半，而共模抑制比更是小得多得多。為了克服上述的缺點，利用電流源作為有源負載，構成差動放大器的單端化電路，見圖5.14。
圖中T3和T4管為鏡像電流源，作為差放管T1、T2的負載。
(1) 在兩輸入端均接地的情況下，四只晶體管中的電流為靜態工作點電流，假若完全相等，即Ic1 = Ic2 = Ic3 = Ic4 ，則輸出電流I0 = 0。
(3) 在輸入共模信號的情況下，四只晶體管增加(或減少)的電流完全一致，于是共模輸出電流I0 =0，這和差動放大器雙端輸出時共模輸出電壓為零的情況一樣。
差動放大器的單端化電路被集成運算放大器普遍地采用。
