場效應管放大電路基礎知識
場效應管放大電路基礎知識

場效應管的三個電極與晶體三極管的三個電極存在著對應關系：即柵極與基極B、源極S與發射極E及漏極D與集電極C分別對應。同樣，由場效應管組成的放大電路也具有共源、共柵、共漏三種組態。其放大倍數的計算，也采用交流小信號等效電路分析方法。

3.4.1 場效應管的偏置電路

場效應管放大電路也應由偏置電路建立一個合適的靜態工作點。所不同的是，場效應管是電壓控制元件，它只需要合適的偏壓，而不需要輸入電流；另外，不同類型的場效應管對偏置電壓的極性有不同要求，在實際電路中，既要滿足電壓極性要求，又要盡量滿足單電源供電，因此場效應管放大電路一般都采用自給偏壓的方法。



1.直流偏置電路

(1) 自偏壓電路

圖3.10(a)是由N溝道結型場效應管構成放大電路的自偏壓電路。RG稱為柵極電阻，也稱為柵極漏電阻，簡稱柵漏電阻，可用來釋放柵極感應電荷，防止柵極被感應電壓擊穿，同時也為柵偏壓提供了直流通路，通常RG取值很大以提高輸入電阻



可見，該電路使＞0，＜0，提供了一個合適的靜態工作點，使場效應管能夠起正常的放大作用。這種電路的柵偏壓是靠場效應管的自由漏電流產生的，故稱為自偏壓電路。

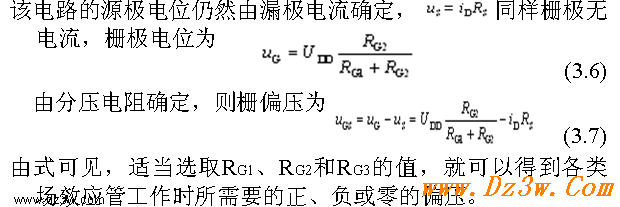

(2) 分壓式自偏壓電路(混合偏置)

上述自偏壓電路雖然結構簡單，但RS不能過大，否則靜態工作點將下降，影響動態工作范圍，減小放大倍數，因此的調節范圍較小，并且該電路只能提供負的柵偏壓，適用于耗盡型場效應管，不能適用于增強型場效應管，因此在自偏壓電路上給柵極再加一定的分壓，則柵偏壓的變化范圍就可以增大。如圖3.10(b)所示是分壓式自偏壓電路，它是在自偏壓電路基礎上接入分壓電阻構成的，特點是能穩定靜態工作點，且適用于各類場效應管的放大電路。



2.靜態分析

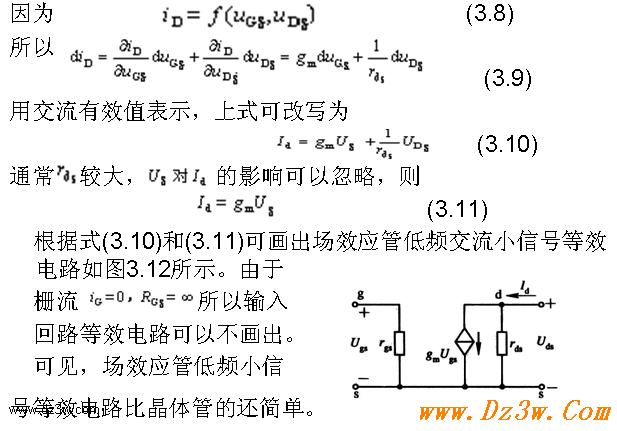

3.4.2 場效應管的微變等效電路

3.4.3 場效應管的基本放大電路性能分析

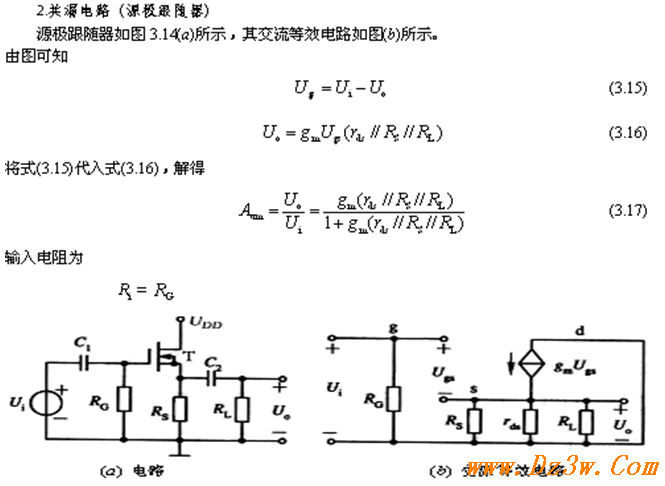

場效應管也具有共源、共漏和共柵極三種組態的放大電路，其動態分析與三極管的動態分析方法相同，其步驟也是找出其交流通路，做微變等效替換，然后按電路分析方法計算。

1.共源電路

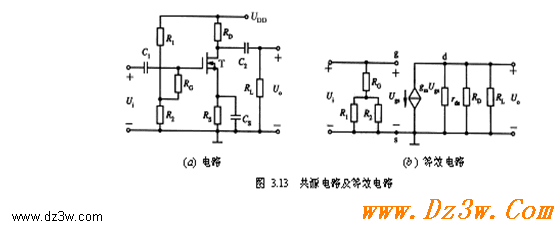

共源放大電路如圖3.13(a)所示，圖(b)為其交流等效電路。

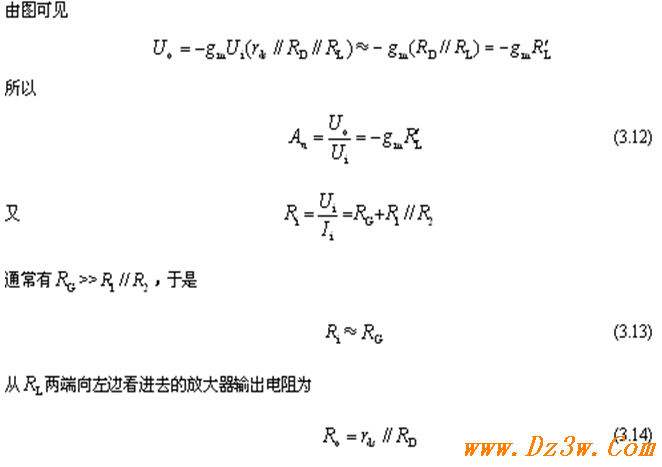

根據R0的定義，可畫出求輸出電阻R0的等效電路，如圖(c)所示。

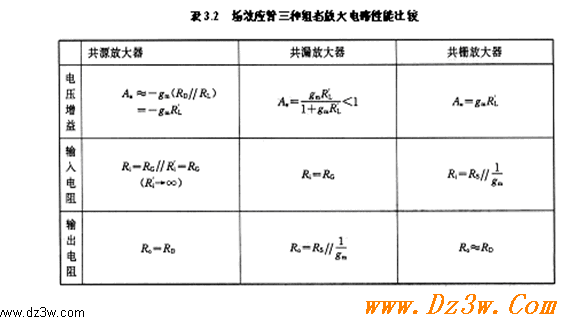

3. 三種組態放大電路的比較

除了上述的共源、共漏放大器外，還有一種共柵放大器，在此我們不再進行分析了，這里我們把場效應管三種組態放大電路的性能比較用表3.2來簡單描述。
