伺服電動機基礎知識
伺服電動機基礎知識

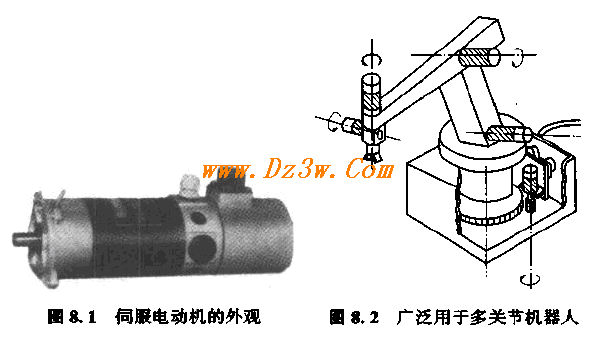

1 . 1 伺服電動機

自動控制系統及其它伺服裝置中用的小型電動機。按照輸人信號進行起動、停止、正轉和反轉等等過渡性動作，操作和驅動機械負荷。

1.2 直流伺服電動機

直流伺服電動機的原理和一般的直流電動機相同，作為伺服電動機來考慮，有以下幾點：

( l ）與直徑相比，電樞較長；

( 2 ）為了減少不規則轉矩的出現，電樞作成斜槽的；

( 3 ）為了防止渦流，勵磁鐵芯和磁扼都是硅鋼片疊壓成的。

伺服電動機的種類（代表性的）

1 . 3 交流伺服電動機

常用的兩相伺服電動機和感應電動機原理相同。

和直流伺服電動機一樣，電樞細長, 轉子作成斜槽。頻率為50Hz , 6OHz , 400H，功率多在 10w 以下。



1.4 用途

工業用機器人、機床、辦公設備、各種測量儀器、計算機關聯設備（打印機、繪圖儀、磁帶卷取裝置）

2.1 微型電動機

微型電動機是超小型電動機的總稱。袖珍電動機或電唱機用的唱機電機輸人功率在 3W 以下，最大尺寸在50mm以內。

近年來，隨著工業技術的發展，要求各種設備小型輕量化，微型電動機用于這一目的的需求有日益增長的傾向。

2 微型電動機

2.2 微型電動機的種類

直流用

l）直流微型電動機

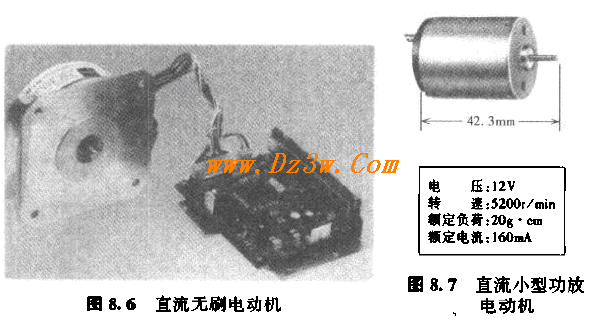

2）直流無刷電動機

交流用

( l ）單相罩極式感應電動機

( 2 ）電容運行電動機

( 3 ）單相磁滯電動機

2.3 直流微型電動機

原理與直流電動機相同，勵磁磁極使用永久磁鐵。電樞鐵芯用波莫合金或純鐵片疊成，磁極數為 2 ，使用電壓多為 1.5-4.OV.無刷電動機電壓為直流，原理與同步電動機接近。

交流微型電動機

2.4 交流微型電動機

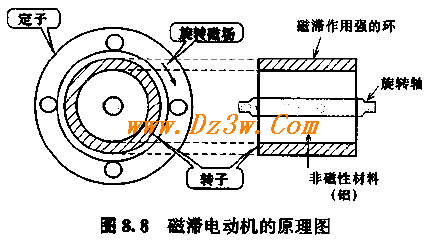

磁滯電動機是同步電動機的一種，定子旋轉磁場使轉子滯后磁化。轉子就由旋轉磁場牽著旋轉。

3 脈沖電動機（步進電動機）

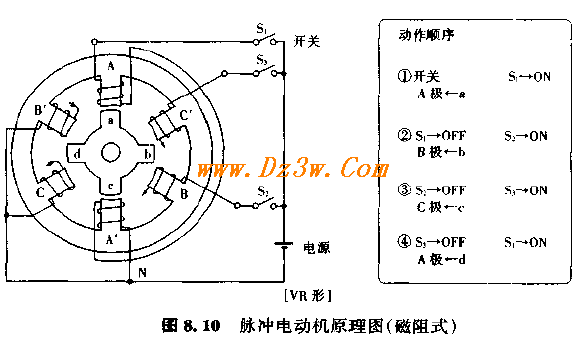

脈沖電動機原理圖（磁阻式）

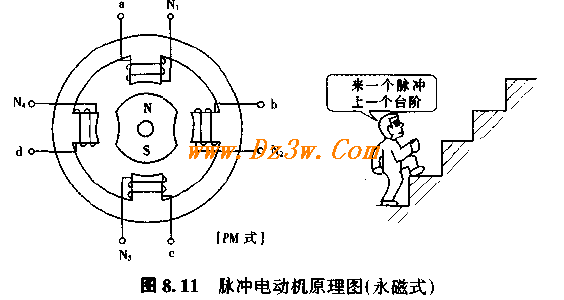

脈沖電動機原理圖(永磁式)

8 , 3 . 1 脈沖電動機是由脈沖信號驅動的電動機

給這種特殊電動機的定子繞組施加直流電源，它產生的電磁力吸引轉子并使其旋轉。通過順序切換輸人電流的定子繞組，轉子每次轉一個角度。或根據正比于脈沖數的角度轉動，或根據正比于脈沖頻率的速度旋轉。這也稱為步進電動機。



3.2 脈沖電動機的種類

( l ）可變磁阻式用電磁軟鋼等材料作成齒輪形的轉子，被定子繞組的電磁力吸引而旋轉。[VR式]

( 2 ）永磁式轉子使用永久磁鐵，定子繞組的電磁力吸引轉子旋轉。 【 PM 式］

( 3 ）復合式 VR 式和 PM 式復合。

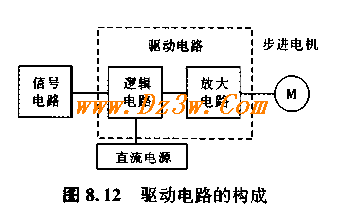

3.3 脈沖電動機的驅動

為了順序切換施于各相的電源，需要有開關電路，包括：

信號電路 ― 脈沖振蕩、停止，頻率變換，反轉信號發生。

邏輯電路 ― 施于各相繞組的信號分配。

放大電路 ― 將電流放大到電動機可以旋轉。

3 . 4 用途

打印機進紙和托架移動，軟盤移動，卡片機卡片移動，磁帶記錄儀磁帶移動，復印機紙數控制，繪畫機的 X 、 Y 軸驅動，機床的 X 、 Y 軸驅動等等。

4 直流電動機的控制電路

4 . 1 直流電動機的轉速容易隨轉矩改變

直流電動機具有根據負荷大小改變轉速的性能。

直流電動機控制是將容易變化的轉速保持為某一給定的目標值。為了使轉速保持不變，就要檢測轉速，并與目標值比較，轉速低時則提高電源電壓使轉速上升，以閉環的形式控制。

直流電機PLL控制原理及波形

4 . 2 關于直流電動機的控制

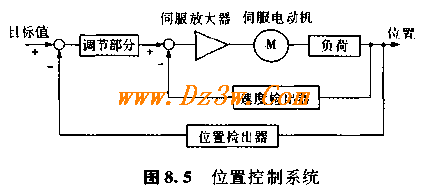

( 1 ）位置控制和速度控制在某一轉數時使電機停止，例如用于自動聚焦照相機透鏡止于某一適當位置的控制方法。

( 2 ) PLL 控制（Phase Locked Loop ）這也叫鎖相環路控制。這是磁帶記錄儀和磁帶錄音機用的控制方法。從晶體振蕩器發出的脈沖和與電動機測量元件淵出的轉速所對應的脈沖，用相位器比較。將相位差值變換為直流電壓輸出。用這一控制方法可進行極為精密的轉速控制。

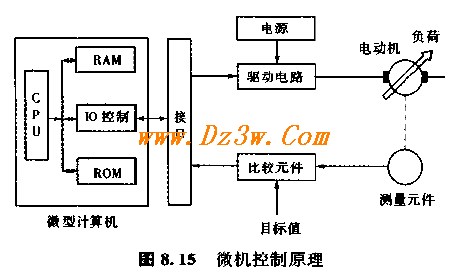

( 3 ）微機控制

微機控制的優點是能進行更為復雜的控制。

CPU 是微計算機心臟的中央處理器，它進行演算控制。 RAM 為隨機存取存儲器， ROM 為只讀存儲器，IO控制為控制愉人輸出信號部分，接口為微機和外部各種裝置間的緩沖交接部分。
