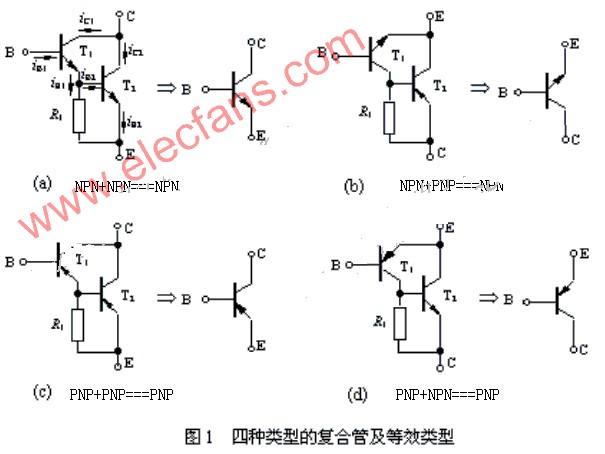

兩只晶體管按如圖1的連接法叫做達林頓電路,其放大系數是兩只三極管的放大系數的乘積.

達林頓管是將二只三極管適當?shù)倪B接（如上圖所示）在一起，以組成一只等效的新的三極管，便是達林頓管，這個過程又稱之為晶體管的復合，所以達林頓管又可稱之為復合管

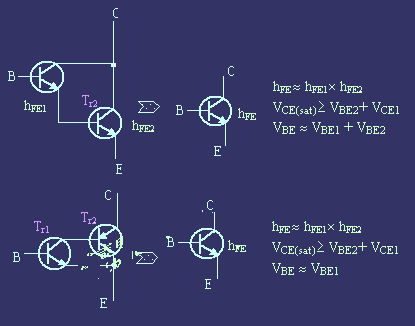

復合成NPN達林頓的兩種方法或復合成PNP達林頓管的兩種方法，結果雖然都是一樣，但也有區別，如圖：

達林頓管的作用

1、用于大功率開關電路、電機調速、逆變電路。

2、驅動小型繼電器

利用CMOS電路經過達林頓管驅動高靈敏度繼電器的電路。

3、驅動LED智能顯示屏

智能顯示屏是由微型計算機控制，以LED矩陣板作顯示的系統，可用來顯示各種文字及圖案。其系統中的行驅動器和列驅動器均可采用高β、高速低壓降的達林頓管。

應注意的是，達林頓管由于內部由多只管子及電阻組成，用萬用表測試時，be結的正反向阻值與普通三極管不同。對于高速達林頓管，有些管子的前級be結還反并聯一只輸入二極管，這時測出be結正反向電阻阻值很接近；容易誤判斷為壞管，這個請注意。
