同步發電機的特性

同步發電機的特性

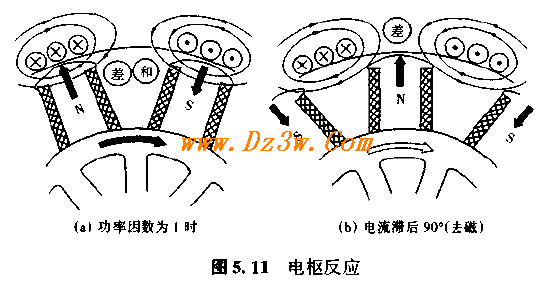

5.3.1 電樞反應和漏電杭（參看圖 5.11)

( 1 ）電樞反應電樞（定子）繞組有三相交流電流時，和感應電動機一樣產生磁場。

根據電樞旋轉磁場和轉子磁極在空間的相對位置不同，電樞感應電勢受到的影響也將不同。

( a ）功率因數為 1 時電樞電流和感應電勢無相位差時電樞產生的磁場和轉子磁極產生的磁場相交，磁通略為減少。

( b ）電流滯后 9O度（電感負荷）時電樞電流和感應電勢的相位差為 90度，電樞繞組在電流最大時的位置和轉子磁極的位置錯開。轉子磁極和電樞繞組產生的磁場互相抵消，起去磁作用。

( c ）電流超前90度時和前面分析方法相似，結論是電樞繞組相對轉子錯開的位置相反，磁場增強，即起增磁作用。

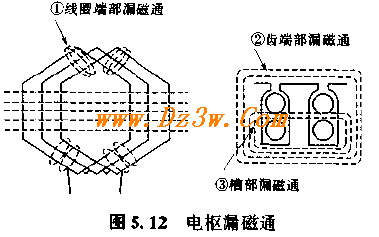

( 2 ）電樞漏電抗電樞繞組漏磁通有三種，如圖 5 . 12 所示。漏磁通只和電樞繞組交鏈，產生漏電勢。對應這部分電壓降的阻抗稱為漏電抗。

5 . 3 . 2 同步電抗

計算電樞電路時，電樞反應隨功率因數而不同。如用一種電抗表示就方便一了。

設對應電樞反應的電抗為X0，電樞繞組漏電抗為X1, ，則兩者之和Xs稱為同步電抗。同步電抗Xs和電樞繞組電阻ra之和稱為同步阻抗Zs=ra+jXs.

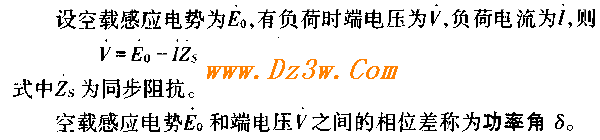

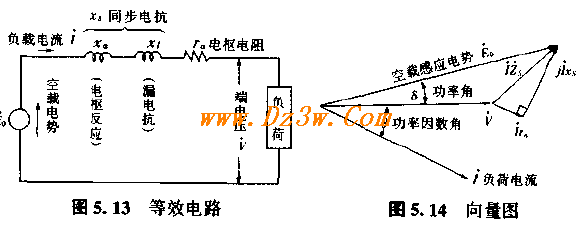

5 . 3 . 3 等效電路和向量圖

下面介紹三相同步發電機一相等效電路和向量圖。

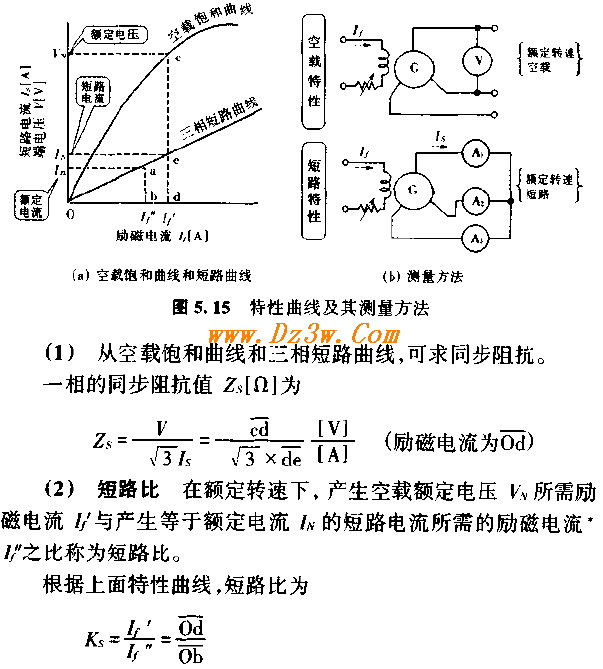

5.3.4 特性曲線和短路比



( 3 ）短路比和同步發電機性能短路比小，意味著電機的同步阻抗大，電樞反應強。電樞反應強的表示氣隙小，轉子磁極的磁勢比電樞的磁勢的作用小，說明銅或鐵勵磁材料得到減縮。

短路比小的同步機體輕便宜，但特性上余度小。
