AAT3680是美國研諾邏輯科技有限公司生產的鋰電池線性充電集成電路，適用于手機、PDA、數碼相機、手持儀器的臺式充電器(座充)對鋰電池進行充電。

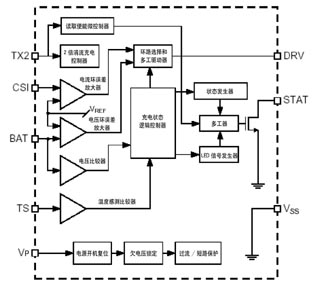

AAT3680內部結構

AAT3680功能特點

AAT3680集成電路構成的充電系統具有充電電壓和充電流調整功能，設置了兩倍涌流充電功能，有一個引腳專用于兩倍涓流充電控制。可以對電池充電的溫度和充電狀態進行全過程的監控，當發生過流、短路和過溫時，芯片會自動關閉，以保護充電器件和電池。 AAT3680集成電路構成的電路外圍元件十分簡單，充電狀態監視輸出僅一個引腳，具有五種充電狀態輸出，可以用單個發光二極管LED 顯示電池充電狀態，由于是串口輸出，也可通過系統的微控制器讀取，采用智能監控。 AAT3680具有電池溫度監測功能，是利用電池外殼處的溫度傳感器連續檢測電池的溫度來實現的，當溫度超過設定的范圍時，芯片會自動關閉對電池的充電或自動切換到涓流充電方式。 AAT3680具有自動重新充電、涓流充電、兩倍涓流充電、恒流/恒壓充電、欠壓保護、低功耗休眠模式等功能。為了配合各種鋰電池(一個或兩個鋰電池〉進行充電，芯片設置了4.1V , 4.2V, 8.2V , 8.4V四種充電電壓輸出設置引腳(8腳)。 AAT3680 集成電路的工作溫度范圍為-20℃ - +70℃ 。

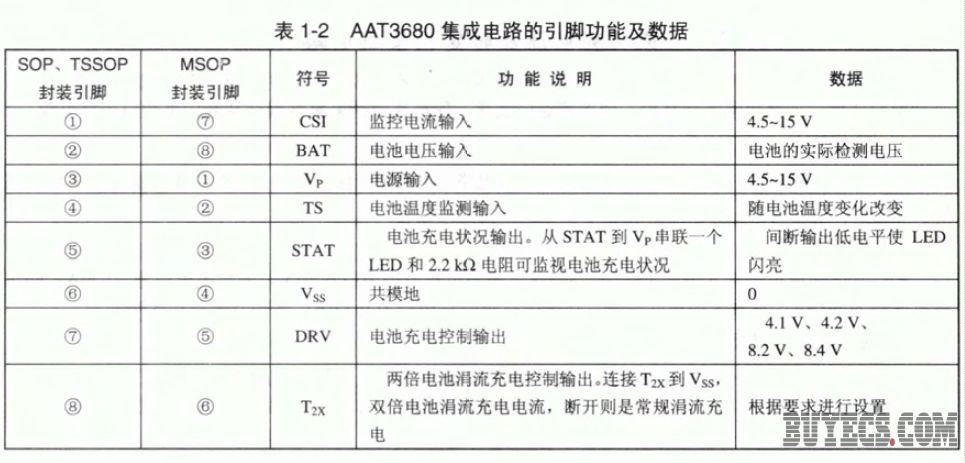

AAT3680集成電路有八只引腳，具有MSOP、TSSOP或SOP三種封裝方式，其中SOP 與TSSOP 兩者的引腳排列和功能相同，可互換使用，但與MSOP封裝的引腳位置和功能不同。AAT3680 集成電路的引腳功能及數據見表1-2 所列。

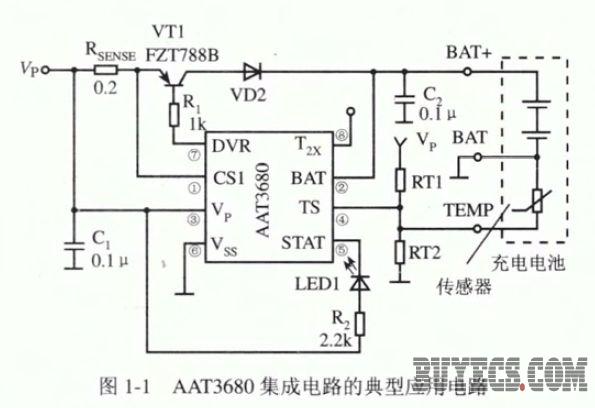

AAT3680集成電路的典型應用電路如圖1-1 所示。

提示:電路工作時，先對AAT3680③腳輸入的電壓進行檢測(③腳也壓低于4V 時，芯片自動關閉)、然后再對充電電池的溫度進行監測，確認無誤后，才進入工作狀態。

AAT3680 的充電方式是根據其②腳檢測到的電壓來進行設定的，以便進行低電流充電模式、恒流充電模式、恒壓充電模式，電池充滿后會自動關機。

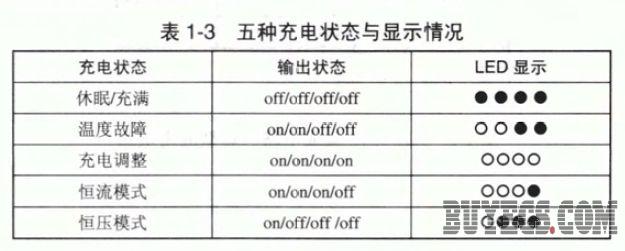

AAT3680 的⑤腳輸出充電狀態控制LED1狀態，每一個輸出周期長1s ，每次輸出四個周期共4s ，以使LED1顯示表1-3 所列的五種充電狀態。表中"●" 表示LED點亮。
