1. MAX6126簡介

　　MAX6126是由美國Maxim公司生產的一款串聯型電壓基準，它具有超低噪聲、高精度、低壓差等特點。MAX6126具有曲率校正電路、光刻薄膜電阻，最大溫度系數為3 ppm/℃，最大初始精度為±0．02％。特有的低噪聲基準結構使得低噪聲擺幅達到1.3μVP-P，寬帶噪聲低至并可通過在噪聲抑制引腳外加一個0．1μF的電容，使寬帶噪聲進一步降到它可提供10mA輸入／輸出電流，具有最大0．025Ω的輸出電阻，200 mV的低壓差以及最大20μV／V的輸入調節。MAX6126消耗電源電流的典型值為380μA，具有2．048 V、2．500 V、3．000 V、4．096 V和5．000 V的輸出電壓選項。MAX6126可在CLOAD為0．1～10μF范圍保證工作穩定，具有20 ppm／l 000 h長期穩定性。該器件工作于-40℃~+125℃汽車級溫度范圍，主要應用于自動測試設備(ATE)、數字電壓表、高精度工業與過程控制、高精度基準、高分辨率A/D轉換器與D／A轉換器和精密電流源等領域。

　　2．MAX6126引腳圖及引腳功能

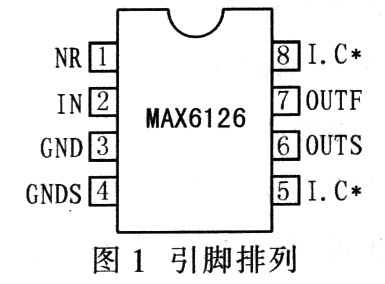

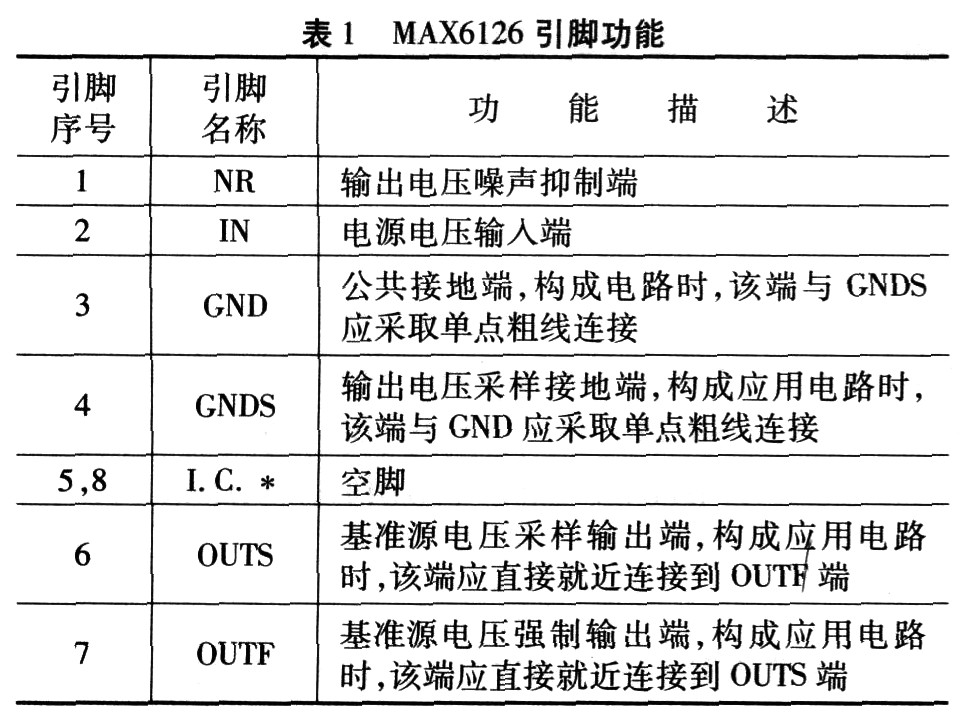

　　MAX6126有8個引腳，有2種封裝形式，其引腳排列如圖1所示，功能描述如表l所示。

3 Max6126應用電路：恒流源電路

　　3．1 硬件設計

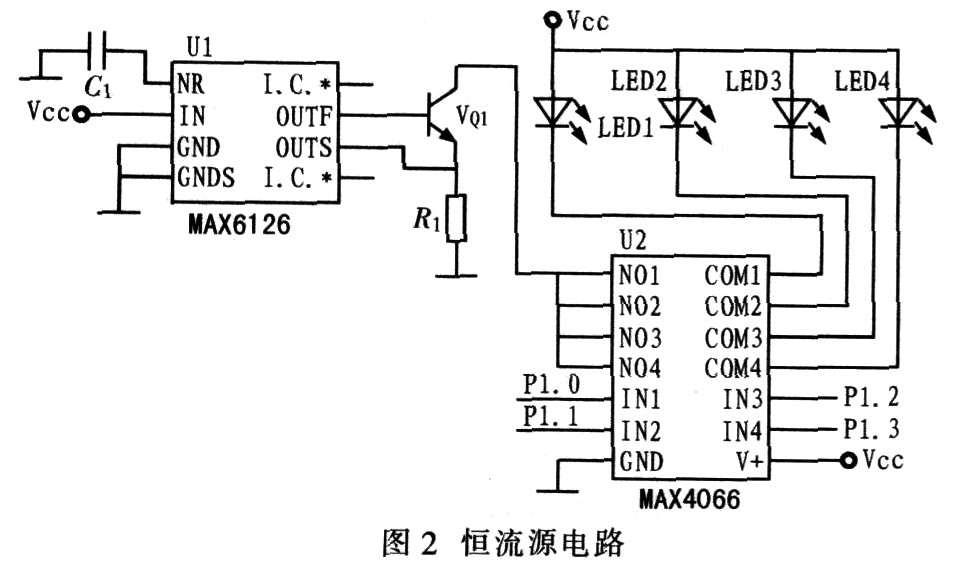

　　以驅動4個LED的恒流源為例．說明恒流源的硬件設計和工作原理，如圖2所示。該恒流源電路主要由電源基準MAX6126、三極管VQ1、電阻R1和模擬開關MAX4066組成。其工作原理是，具有電壓反饋功能的MAX6126通過OUTS端實時對采樣電阻R1兩端的電壓采樣，并反饋到其內部，根據采集到的電壓值相應調節穩壓器的OUTF端輸出電壓，同時利用三極管VQ1平坦的輸出特性，保證輸出電流的穩定。電阻R1根據所需的驅動電流大小和0UTF端的輸出電壓確定。4個LED光源分別為LEDl、LED2、LED3和LED4，每個光源的典型工作電流約20mA，4個LED的正極與Vcc相連，LED的負極分別與模擬開關MAX4066的4個通道相連，MAX4066通道的另一端與三極管VQ1的集電極相連，Vcc為+5 V電壓。數字信號控制MAX4066的每個通道的通斷，實現對每個LED的選通。該恒流源的驅動電流大小為：Iout=Vout/R1

　　3．2 實驗結果

　　根據恒流源電路原理圖搭建電路，通過檢測LED光源發光強度驗證恒流源電路的穩定性。Ul選擇型號為MAX6l2682l的電壓基準，輸出電壓為2．048 V：U2選擇Maxim公司的低電壓、4路、SPST、CMOS模擬開關MAX4066，該器件5 V供電，最大工作電流30 mA；C1為0．1μF的獨石電容；VQ1為2N3904型的三極管；R1為150 Ω的高精密電阻；光源分別為紅、黃、綠和近紅外4種LED，Vcc為+5 V。模擬開關的通斷由單片機控制，LED發射的光由光電檢測電路檢測，并由單片機系統對檢測到的電壓值進行采集，A／D轉換為12位。4個LED輪流發光，并依次采集代表光強的電壓值，每10 min采集一次，共采集20次。如圖3所示。

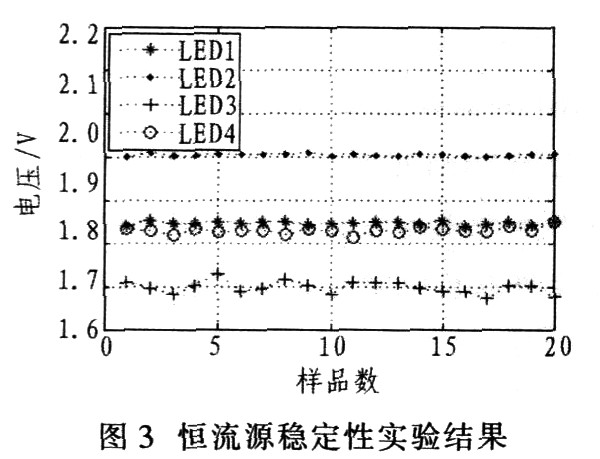

　　圖3是檢測得到的代表LED發光強度的電壓值，每個LED共有20個數據，整個采集過程共耗時200 min。檢測得到的LEDl發光強度的標準差為0．004 V，LED2為O．002 V，LED3為0．014 V，LED4為0．008 V。因此，在長時間內LED光源發光強度仍能夠保持穩定，該恒流源具有很好的穩定性。

　　3．3 設計中應注意的問題

　　繪制電路板時．MAX6126的I．C．*引腳與外界不連接，懸空；為了減小儀器功耗，R1的阻值和MAX6126的基準電壓應盡量小；選擇R1時，應根據所選模擬開關的特性確定R1的最小值。例如，模擬開關MAX4066所承受的最大電流為30 mA，當MAX6126基準電壓為2．048 V時，應保證阻值不小于70Ω；模擬開關的選擇應根據具體的LED的數據來選擇模擬開關的通道數，應盡量選擇導通電阻小、最大電流大的模擬開關，但對于驅動一般的LED光源，MAX4066能夠滿足要求。
