TLC2543是TI公司的12位串行模數轉換器，使用開關電容逐次逼近技術完成A/D轉換過程。由于是串行輸入結構，能夠節省51系列單片機I/O資源；且價格適中，分辨率較高，因此在儀器儀表中有較為廣泛的應用。
2TLC2543的特點
（1）12位分辯率A/D轉換器；
（2）在工作溫度范圍內10μs轉換時間；
（3）11個模擬輸入通道；
（4）3路內置自測試方式；
（5）采樣率為66kbps；
（6）線性誤差±1LSBmax；
（7）有轉換結束輸出EOC；
（8）具有單、雙極性輸出；
（9）可編程的MSB或LSB前導；
（10）可編程輸出數據長度。
3TLC2543的引腳排列及說明
TLC2543有兩種封裝形式：DB、DW或N封裝以及FN封裝，這兩種封裝的引腳排列如圖1，引腳說明見表1。
4接口時序
可以用四種傳輸方法使TLC2543得到全12位分辯率，每次轉換和數據傳遞可以使用12或16個時鐘周期。
一個片選（）脈沖要插到每次轉換的開始處，或是在轉換時序的開始處變化一次后保持為低，直到時序結束。
圖2顯示每次轉換和數據傳遞使用16個時鐘周期和在每次傳遞周期之間插入的時序，圖3顯示每次轉換和數據傳遞使用16個時鐘周期，僅在每次轉換序列開始處插入一次時序。
表1TLC2543引腳說明
串行AD轉換器TLC2543中文資料
TLC2543是TI公司的12位串行模數轉換器，使用開關電容逐次逼近技術完成A/D轉換過程。由于是串行輸入結構，能夠節省51系列單片機I/O資源；且價格適中，分辨率較高，因此在儀器儀表中有較為廣泛的應用。
2TLC2543的特點
（1）12位分辯率A/D轉換器；
（2）在工作溫度范圍內10μs轉換時間；
（3）11個模擬輸入通道；
（4）3路內置自測試方式；
（5）采樣率為66kbps；
（6）線性誤差±1LSBmax；
（7）有轉換結束輸出EOC；
（8）具有單、雙極性輸出；
（9）可編程的MSB或LSB前導；
（10）可編程輸出數據長度。
3TLC2543的引腳排列及說明
TLC2543有兩種封裝形式：DB、DW或N封裝以及FN封裝，這兩種封裝的引腳排列如圖1，引腳說明見表1。

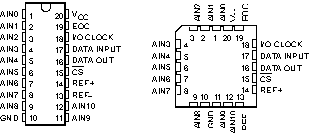

圖1TLC2543的封裝
4接口時序
可以用四種傳輸方法使TLC2543得到全12位分辯率，每次轉換和數據傳遞可以使用12或16個時鐘周期。
一個片選（）脈沖要插到每次轉換的開始處，或是在轉換時序的開始處變化一次后保持為低，直到時序結束。
圖2顯示每次轉換和數據傳遞使用16個時鐘周期和在每次傳遞周期之間插入的時序，圖3顯示每次轉換和數據傳遞使用16個時鐘周期，僅在每次轉換序列開始處插入一次時序。
引腳號
名稱
I/O
說明
1～9,11,12
AIN0～AIN10
I
模擬量輸入端。11路輸入信號由內部多路器選通。對于4.1MHz的I/OCLOCK，驅動源阻抗必須小于或等于50Ω，而且用60pF電容來限制模擬輸入電壓的斜率
15
I
片選端。在端由高變低時，內部計數器復位。由低變高時，在設定時間內禁止DATAINPUT和I/O CLOCK
17
DATAINPUT
I
串行數據輸入端。由4位的串行地址輸入來選擇模擬量輸入通道
16
DATA OUT
O
A/D轉換結果的三態串行輸出端。
19
EOC
O
轉換結束端。在最后的I/OCLOCK下降沿之后，EOC從高電平變?yōu)榈碗娖讲⒈３值睫D(zhuǎn)換完成和數據準備傳輸為止
10
GND
地。GND是內部電路的地回路端。除另有說明外，所有電壓測量都相對GND而言
18
I/O CLOCK
I
輸入/輸出時鐘端。I/OCLOCK接收串行輸入信號并完成以下四個功能：（1）在I/O CLOCK的前8個上升沿，8位輸入數據存入輸入數據寄存器。（2）在I/OCLOCK的第4個下降沿，被選通的模擬輸入電壓開始向電容器充電，直到I/OCLOCK的最后一個下降沿為止。（3）將前一次轉換數據的其余11位輸出到DATA OUT端，在I/OCLOCK的下降沿時數據開始變化。（4）I/OCLOCK的最后一個下降沿，將轉換的控制信號傳送到內部狀態控制位
14
REF+
I
正基準電壓端。基準電壓的正端（通常為Vcc）被加到REF+，最大的輸入電壓范圍由加于本端與REF-端的電壓差決定
13
REF-
I
負基準電壓端。基準電壓的低端（通常為地）被加到REF-
20
Vcc
電源
表1TLC2543引腳說明

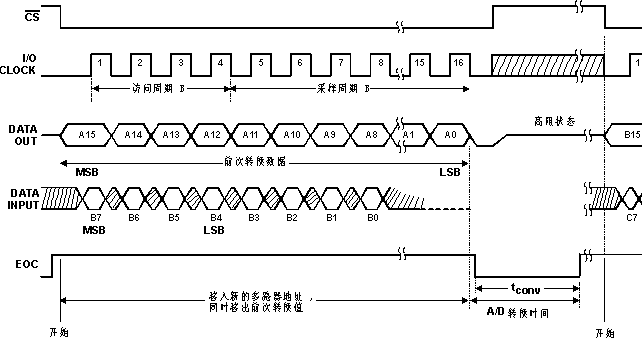

圖216時鐘傳送時序圖（使用，MSB在前）

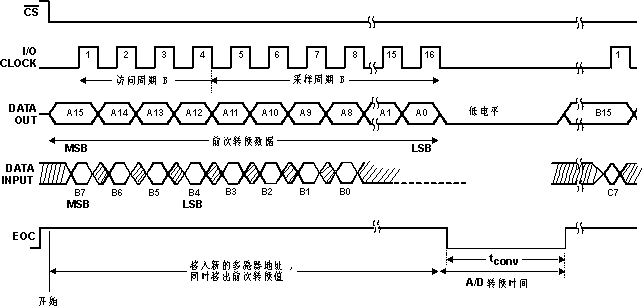

圖316時鐘傳送時序圖（不使用，MSB在前）
