1.AD9833概述

AD9833是ADI公司生產的一款低功耗,可編程波形發生器,能夠產生正弦波、三角波、方波輸出。波形發生器廣泛應用于各種測量、激勵和時域響應領域,AD9833無需外接元件,輸出頻率和相位都可通過軟件編程,易于調節,頻率寄存器是28位的,主頻時鐘為25MHz時,精度為0.1Hz,主頻時鐘為1MHz時,精度可以達到0.004Hz�？梢酝ㄟ^3個串行接口將數據寫入AD9833,這3個串口的最高工作頻率可以達到40MHz,易于與DSP和各種主流微控制器兼容。AD9833的工作電壓范圍為2.3V－5.5V。



AD9833還具有休眠功能,可使沒被使用的部分休眠,減少該部分的電流損耗,例如,若利用AD9833輸出作為時鐘源,就可以讓DAC休眠,以減小功耗,該電路采用10引腳MSOP型表面貼片封裝,體積很小。



AD9833的主要特點如下：



●頻率和相位可數字編程;



●工作電壓為3V時,功耗僅為20mW;



●輸出頻率范圍為0MHz－12.5MHz;



●頻率寄存器為28位（在25MHz的參考時鐘下,精度為0.1Hz）;



●可選擇正弦波、三角波、方波輸出;



●無需外界元件;



●3線SPI接口;



●溫度范圍為－40℃－＋105℃。



2 AD9833的結構及功能



2.1 電路結構



AD9833是一塊完全集成的DDS（Direct Digital Frequency Synthesis）電路,僅需要1個外部參考時鐘、1個低精度電阻器和一個解耦電容器就能產生高達12.5MHz的正弦波。除了產生射頻信號外,該電路還廣泛應外于各種調制解調方案。這些方案全都用在數字領域,采用DSP技術能夠把復雜的調制解調算法簡化,而且很精確。

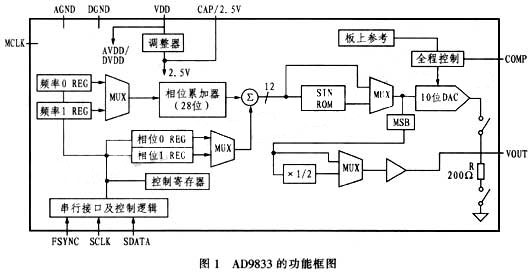

AD9833的內部電路主要有數控振蕩器（NCO）、頻率和相位調節器、Sine ROM、數模轉換器（DAC）、電壓調整器,其功能框圖如圖1所示。







AD933的核心是28位的相位累加器,它由加法器和相位寄存器組成,每來1個時鐘,相位寄存器以步長增加,相位寄存器的輸出與相位控制字相加后輸入到正弦查詢表地址中。正弦查詢表包含1個周期正弦波的數字幅度信息,每個地址對應正弦波中0°－360°范圍內的1個相位點。查詢表把輸入的地址相位信息映射成正弦波幅度的數字量信號,去DAC輸出模擬量,相位寄存器每經過228/M個MCLK時鐘后回到初始狀態,相應地正弦查詢表經過一個循環回到初始位置,這樣就輸出了一個正弦波。輸出正弦波頻率為：



fOUT＝M（fMCLK/228） （1）



其中,M為頻率控制字,由外部編程給定,其范圍為0≤M≤228－1。



VDD引腳為AD9833的模擬部分和數字部分供電,供電電壓為2.3V－5.5V。AD9833內部數字電路工作電壓為2.5V,其板上的電壓調節器可以從VDD產生2.5V穩定電壓,注意：若VDD小于等于2.7V,引腳CAP/2.5V應直接連接至VDD。



2.2 功能描述



AD9833有3根串行接口線,與SPI、QSPI、MI－CROWIRE和DSP接口標準兼容,在串口時鐘SCLK的作用下,數據是以16位的方式加載到設備上,時序圖如圖3所示,FSYNC引腳是使能引腳,電平觸發方式,低電平有效。進行串行數據傳輸時,FSYNC引腳必須置低,要注意FSYNC有效到SCLK下降沿的建立時間t7的最小值。FSYNC置低后,在16個SCLK的下降沿數據被送到AD9833的輸入移位寄存器,在第16個SCLK的下降沿FSYNC可以被置高,但要注意在SCLK下降沿到FSYNC上升沿的數據保持時間ts的最小和最大值。當然,也可以在FSYNC為低電平的時候,連續加載多個16位數據,僅在最后一個數據的第16個SCLK的下降沿的時將FSYNC置高,最后要注意的是,寫數據時SCLK時鐘為高低電平脈沖,但是,在FSYNC剛開始變?yōu)榈蜁r,（即將開始寫數據時）,SCLK必須為高電平（注意t11這個參數）。



當AD9833初始化時,為了避免DAC產生虛假輸出,RESET必須置為1（RESET不會復位頻率、相位和控制寄存器）,直到配置完畢,需要輸出時才將RESET置為0;RESET為0后的8－9個MCLK時鐘周期可在DAC的輸出端觀察到波形。



AD9833寫入數據到輸出端得到響應,中間有一定的響應時間,每次給頻率或相位寄存器加載新的數據,都會有7－8個MCLK時鐘周期的延時之后,輸出端的波形才會產生改變,有1個MCLK時鐘周期的不確定性,因為數據加載到目的寄存器時,MCLK的上升沿位置不確定。



3 AD9833的引腳功能及時序

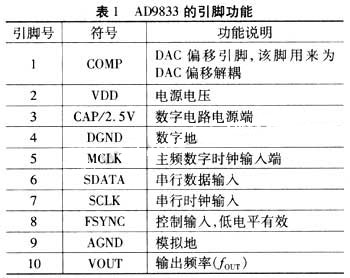

AD9833的引腳排列如圖2所示,各個引腳的功能描述見表1。

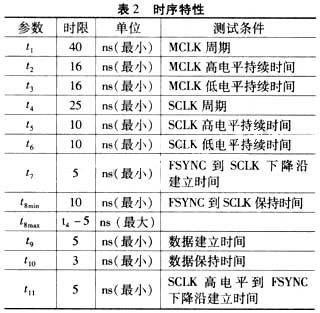

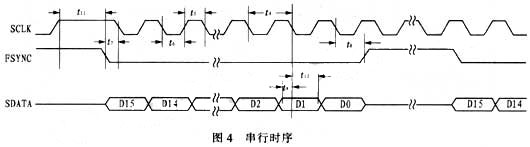

AD9833的時序特性如圖3、圖4和表2所示。


















4 AD9833的內部寄存器功能



AD9833內部有5個可編程寄存器,其中包括3個16位控制寄存器,2個28位頻率寄存器和2個12位相位寄存器。



4.1 控制寄存器

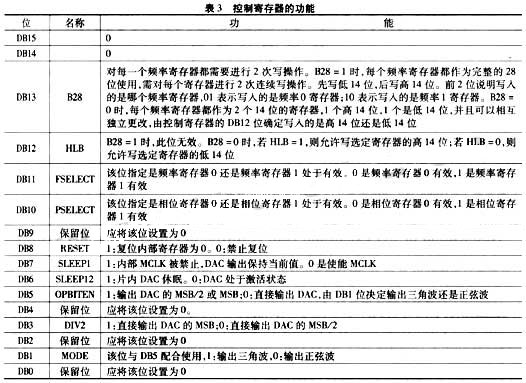

AD9833中的16位控制寄存器供用戶設置所需的功能。除模式選擇位外,其他所有控制位均在內部時鐘MCLK的下沿被AD9833讀取并動作,表3給出控制寄存器各位的功能,要更改AD9833控制寄存器的內容,D15和D14位必須均為0。



4.2 頻率寄存器和相位寄存器



AD9833包含2個頻率寄存器和2個相位寄存器,其模擬輸出為



fMCLK/228×FREQEG （2）





其中：FREQEG為所選頻率寄存器中的頻率字,該信號會被移相：



2π/4096×PHASEREC （3）



其中,PHASEREC為所選相位寄存器中的相位字。



頻率和相位寄存器的操作如表4所示。











5 應用設計



AD9833可應用在L15型飛機控制盒配套的檢測盒中,利用AD9833產生頻率可調的正弦波,以模擬機輪速度傳感器的速度信號,從而對控制盒的剎車防滑通道能否正常的剎車防滑進行檢測。



5.1 AD9833應用電路

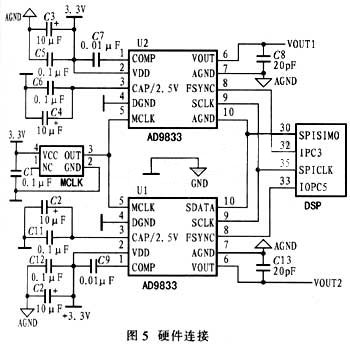

檢測盒設計以TI公司的TMS320LF2407A型DSP作為核心控制器,應用中需要2路速度信號,因此需要檢測盒給出2路可獨立調節的頻率,圖5示出TMS320LF2407A與AD9833的硬件連接。







外接有源晶體振蕩器的輸出送給2個AD9833作為主頻時鐘,DSP的SPI口采用主動工作方式,即用SPISIMO口發送數據,為了與AD9833的時序相配合,DSP的接口時鐘（SPICLK信號）方式選擇有延時的下降沿,IOPC3和IOPC5作為電路選通信號,IOPC3為低電平時U2被選通,此時對U1寫數據無效;同理,IOPC53為低電平時U1被選通,此時對U2寫數據無效。



5.2 軟件程序

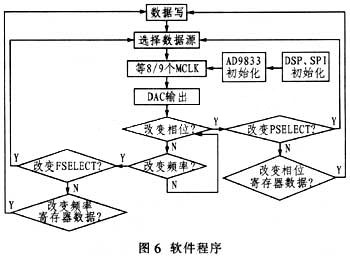

圖6示出了AD9833的軟件流程。

無論是寫控制寄存器、頻率寄存器還是相位寄存器、在寫數據之前都需要把選通信號置為有效狀態,這樣寫入的數據才會有效,否則無效。在DSP發送完1個數據字后將產生SPI中斷請求,本設計中未使用中斷方式,而且通過查詢中斷標志來跳出,并虛讀DSP的接收緩沖器清除中斷標志。
