【圖】MC14468,MC14468中文資料

(2024/1/14 18:00:00)

MC14468,MC14468中文資料

MC14468,MC14468中文資料

煙霧檢測器MC14467-1和MC14468是美國摩托羅拉（MOTOROLA）公司生產的離子感煙探測報警專用芯片，為大規模CMOS電路構造。它只需外接一個離子源和用于安裝離子源的離子室及少量的外部元件，即完成煙霧探測、報警的功能。當探測到煙霧時，它能通過外接的壓電式換能器和內部的驅動電路發出報警聲。

MC14468主要特點：

①內置高輸入阻抗的場效應管和比較器

②內含壓電式蜂嗚器的驅動電路，可以直接驅動蜂嗚器；

③探測信號輸入端具有保護二極管；

④電池欠壓報警，電池電壓報警點可通過外接電阻設置；

⑤探測閥值即靈敏度可通過電阻進行設置；

⑥具有電池極性反接保護功能（僅MC14467—1具有）；

⑦MC14468還具有一個I/O腳，允許40個報警單元相互連接在一起，組成一個多點報警區域系統。

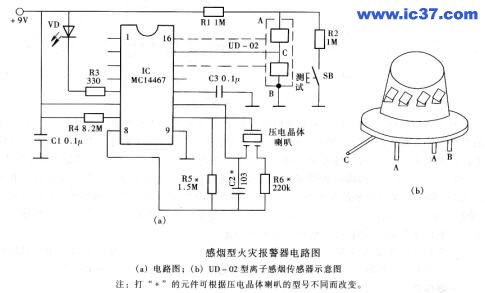

MC14467—1和MC14468為雙列直插式（DIP）16腳封裝，其引腳如圖一所示。由圖可看出它具有具有直接同離子室中的各極相連的引腳和發光二極管驅動輸出腳等。MC14467—1和MC14468的內部結構框圖如圖二所示。內含有振蕩器、定時器、鎖存器、報警控制邏輯電路和高輸入阻抗的比較器、電阻網絡等。沒有檢測到煙霧時，MC14467—1和MC14468的內部振蕩器振蕩周期為1.67S。每個1.67S周期內，內部的電源都提供給整個芯片工作。除了LED閃亮、電池欠壓告警和有煙霧報警期間，它都不停地檢測有無煙霧，每24個周期檢測一次電池電壓是否正常，它是通過與比較器中的一個齊納穩壓二極管相比較而得出，因為整個探測裝置對功耗的要示比較高，所以經12腳接的振蕩電容應該選低泄漏的電容，以提高電池使用壽命。當MC14467—1或MC14468一旦檢測到有煙霧時，振蕩器的振蕩周期變為40MS，壓電蜂鳴器振蕩驅動電路啟動，啟動使能輸出為維持高電平160MS后，停止80MS。在停止期間，繼續檢測煙霧的變化，這時如果沒有檢測到煙霧，則禁止蜂鳴器振蕩電路振蕩，將不發出報警聲。在煙霧報警過程中，將禁止電池欠壓報警，同時LED發光二極管指示燈閃亮，頻率約為1Hz。
