單聲道功放芯片LA4225中文資料
LA4225中文資料
LA4225中文資料

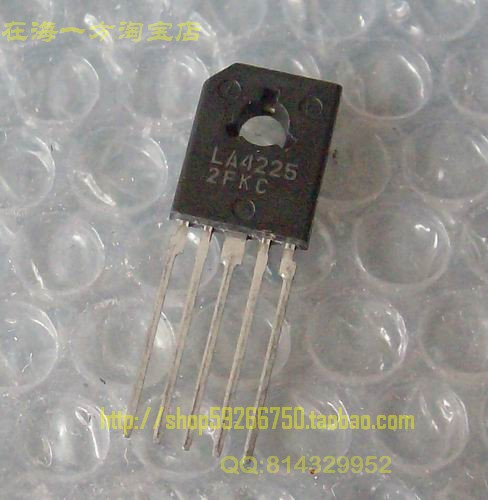

LA4225是三洋公司出品5W單聲道功放芯片,具有外圍元件非常少的，簡易組裝等特點
•5瓦單聲道功率放大器（VCC = 18V，RL = 8Ω ）
•完整的保護電路,熱關斷保護芯片短期的輸出直流保護電路
•片上降噪電路，

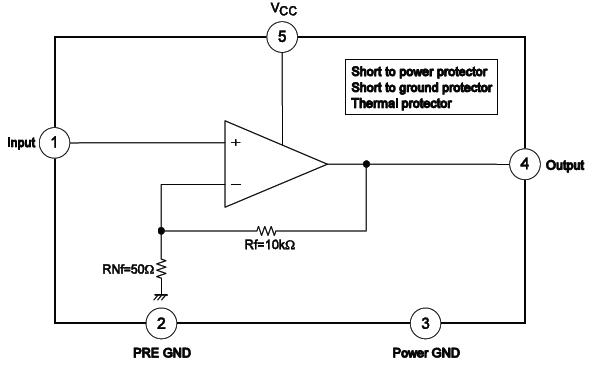

LA4225 引腳圖
引腳功能：
1，信號輸入
2，前置放大級接地
3，地
4，信號輸出
5，電源正+
極限參數：
Parameter 參數
| Symbol 符號
| Conditions 條件
| 數值
| Unit 單位
|
Maximum supply voltage 最大供電電壓
| VCC max
| Rg = 0
| 24
| V
|
Maximum output current 最大輸出電流
| IO peak
|
| 3.3
| A
|
Allowable power dissipation 允許功耗
| Pd max
| Arbitrarily large heat sink 任意大的散熱片
| 7.5
| W
|
Operating temperature 操作溫度
| Topr
|
| -25 to +75
| ℃
|
Storage temperature 存儲溫度
| Tstg
|
| -40 to +150
| ℃
|
推薦參數：
Parameter 參數
| Symbol 符號
| Conditions 條件
| 數值
| Unit 單位
|
Recommended supply voltage 推薦電源電壓
| VCC
|
| 13.2
| V
|
Recommended load resistance 推薦負載電阻
| RL
|
| 4
| Ω
|
Allowable operating voltage range 允許工作電壓范圍
| VCC op
| Not exceeding the package Pd.
| 5 to 22
| V
|
Recommended load resistance range 推薦負載阻值范圍
| RL op
|
| 4 to 8
| Ω
|
交流參數：
Parameter 參數
| Symbol 符號
| Conditions 條件
| 數值
| Unit 單位
| ||
最小
| 典型
| 最大
|
| |||
Quiescent current 靜態電流
| ICCO
| Rg=0
|
| 65
| 130
| mA
|
Voltage gain 電壓增益
| VG
| VO=0dBm
| 43
| 45
| 47
| dB
|
Output power 輸出功率
| PO1
| VCC =13.2V, RL =4Ω, THD =10%
| 4
| 5
|
| W
|
PO2
| VCC = 18V, RL = 8Ω, THD = 10%
|
| 5
|
| W
| |
Total harmonic distortion 總諧波失真
| THD
| PO =1W
|
| 0.1
| 1.0
| %
|
Output noise voltage 輸出噪聲電壓
| VNO
| Rg = 0, DIN AUDIO
|
| 0.15
| 0.5
| mV
|
Ripple rejection 紋波抑制
| SVRR1
| Rg=0,fR=100Hz,Vr=0dBm,DIN AUDIO
| 30
| 40
|
| dB
|
SVRR2
| Rg=0,fR=1kHz,Vr=0dBm,DIN AUDIO
|
| 47
|
| dB
| |
Input resistance 輸入電阻
| Ri
|
|
| 50
|
| kΩ
|

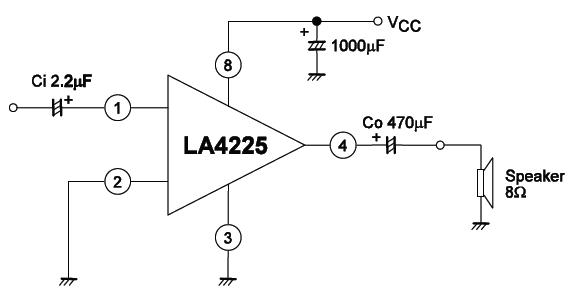

LA4225 功放典型應用電路
