LA42051是5瓦單聲道伴音功放芯片。
LA42052是5瓦雙聲道伴音功放芯片。
特征
•輸出功率 5瓦（VCC= 18V，RL= 8Ω ）
•內置待機功能
•降噪功能
•紋波濾波器
•熱保護電路

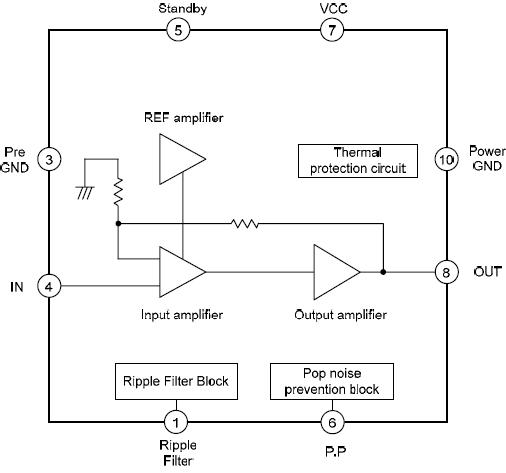

LA42051內部結構圖及引腳圖
LA42051引腳圖，方框圖
LA42051引腳功能描述：
1，ripple filter紋波濾波器
2 ，空
3 ，PRE GND 前置放大器接地
4 ，IN 信號輸入
5 ，standby 待機
6 ，pop noise prevention 噪聲預防攔截
7 ，VCC電源+
8，OUT 輸出
9， 空
10 ，PWR GND接地
11 ，空
12 ，空
13 ，空

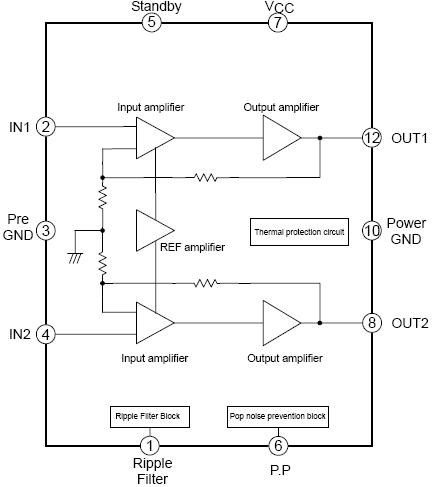

LA42052內部框圖及引腳圖
LA42052管腳圖，方框圖
LA42052引腳功能描述：
1，ripple filter紋波濾波器
2 ，2 IN 信號輸入
3 ，PRE GND 前置放大器接地
4 ，1 IN 信號輸入
5 ，standby 待機
6 ，pop noise prevention 噪聲預防攔截
7 ，VCC電源+
8，1 OUT 輸出
9， 空
10 ，PWR GND接地
11 ，空
12 ，2 OUT 輸出
13 ，空
極限參數：
Parameter 參數
| Symbol 符號
| Conditions 條件
| 數值
| Unit 單位
|
Maximum supply voltage 最大供電電壓
| VCC max
| No signal 無信號
| 24
| V
|
Allowable power dissipation 允許功耗
| Pd max
| Infinite heat sink
| 15
| W
|
Maximum junction temperature 最高結溫
| Tj max
|
| 150
| ℃
|
Thermal resistance 熱阻
| θjc
|
| 3
| ℃/W
|
Operating temperature 操作溫度
| Topr
|
| -25 to +75
| ℃
|
Storage temperature 存儲溫度
| Tstg
|
| -40 to +150
| ℃
|
推薦工作條件：
Parameter 參數
| Symbol符號
| Conditions 條件
| 數值
| Unit 單位
|
Recommended supply voltage 推薦電源電壓
| VCC
|
| 18
| V
|
Recommended load resistance 推薦負載電阻
| RL
|
| 8
| Ω
|
Allowable operating voltage range 允許工作電壓范圍
| VCC op
|
| 5.5 to 22
| V
|

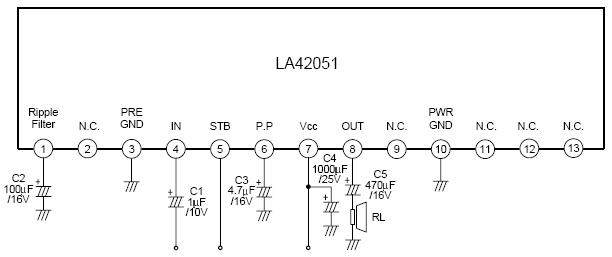

LA42051典型應用電路圖

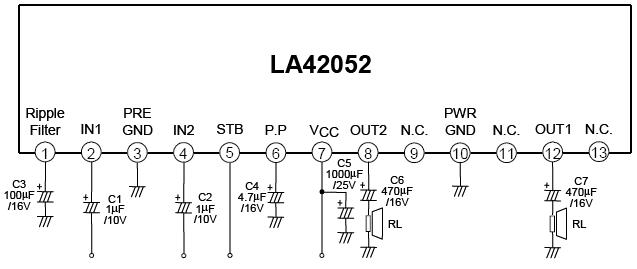

LA42052典型應用電路圖
