MAX4834/MAX4835功能簡述

MAX4834/MAX4835是低壓差(LDO) 線性穩壓器，具有精確的限流開關，以及集成的FLAG 或RESET 功能。這些器件工作于2.5V 至5.5V 電源，在預置輸出電壓下可以提供高達250mA 的負載電流。預置輸出電壓為1.8V/2.5V/2.8V/3.0V/3.3V。MAX4834/MAX4835 提供可編程的軟啟動控制功能，可
以消除啟動過程中的錯誤復位。MAX4834 在負載電流超過限制時向系統發出FLAG 信號。MAX4835 在輸出電壓下降到低于門限值時向系統發出RESET 信號。另外，反向電流保護電路可以防止電流從輸出流進輸入。其它特性還包括90µA低靜態電流和0.1µA關斷電流。
MAX4834/MAX4835 提供節省空間的6 引腳SOT23 與TDFN 封裝。

每款器件都工作在-40°C 至+85°C 擴展級溫度范圍。

如需1.5V 至3.3V 范圍內、增量為100mV 的其它可編程輸出電壓，請與廠商聯系。
如需與該器件引腳兼容的100mA 產品，請參考MAX4832/MAX4833。與該器件引腳兼容的500mA 產品，請參考MAX4836/MAX4837。

MAX4834/MAX4835特點

• 確保最小250mA負載電流
• 精確的電流限制
• 預置輸出電壓: 1.8V/2.5V/2.8V/3.0V/3.3V
• 2.5V 至5.5V 電源電壓范圍
• 可調節軟啟動
• 低壓差
• 熱關斷
• 反向電流保護
• 關斷輸出放電電路(MAX4835)
• 90µA 的低電源電流
• 0.1µA 的超低關斷電流
• FLAG和閉鎖(MAX4834)或RESET (MAX4835)
• 細小的SOT23與TDFN (3mm x 3mm) 封裝

  本文作者:
  信息來源:本站原創

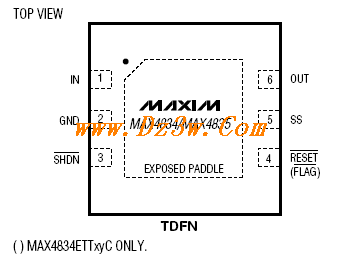

  MAX4834/MAX4835引腳圖及引腳功能描述

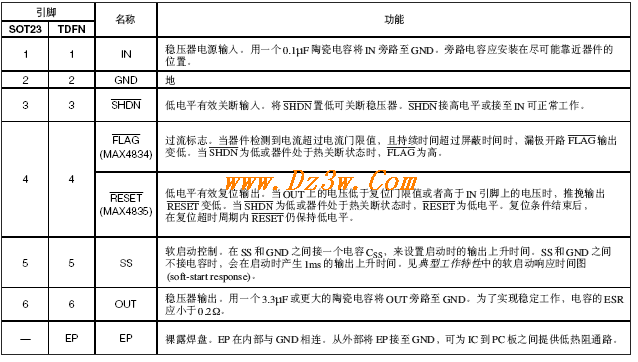

  引腳說明

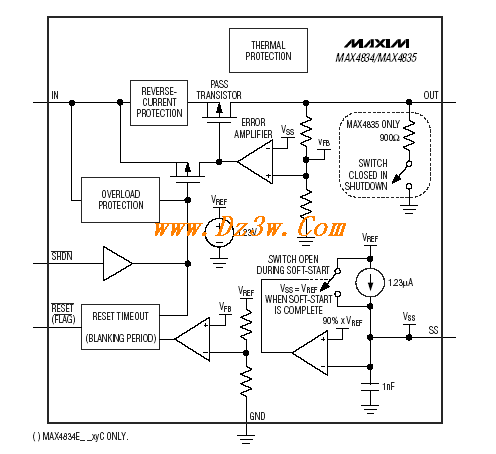

  MAX4834/MAX4835內部結構圖




  本文作者:
  信息來源:本站原創

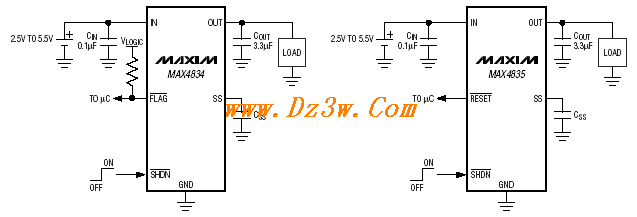

  MAX4834/MAX4835典型應用電路



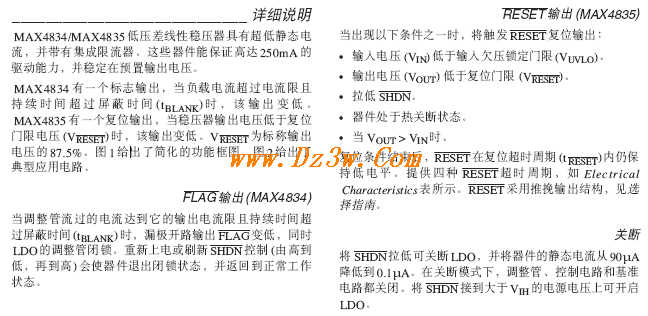

  關斷放電電路(MAX4835)
  在關斷模式下，OUT通過900Ω 的內部電阻進行放電。
  OUT 到IN 反向電流
  當輸出電壓大于輸入電壓時，內部調整管關閉。當VOUT>VIN 時，為避免對輸入電源反向充電，IN 電流確保低于3µA。

  電流限制
  MAX4834/MAX4835 包含一套精確的內部限流電路。即使OUT與地短接也不會損壞器件。
  如果負載電流超過電流限且持續時間超過屏蔽時間(見FLAG輸出部分)，MAX4834 會發生閉鎖。在軟啟動過程中，過載條件不會引起器件閉鎖。過載條件下，在溫度達到熱限制之前，MAX4835 將電流保持為限流值；一旦結溫達到+165°C，就會發生熱關斷。

  熱關斷
  當結溫(TJ) 超過+165°C 時，LDO的調整管會關斷從而降低結溫。當IC 的結溫降低了15°C 后，LDO的調整管重新打開，即在持續熱過載條件下會產生脈沖輸出。

  軟啟動
  在上電過程中，軟啟動確保輸出緩慢上升，從而減小了浪涌峰值電流。請參考典型工作特性中的軟啟動響應(softstartresponse) 時間圖。軟啟動時間(tSS)由下式給出：
  tSS = CSS (ms)
  式中CSS 的單位為nF。
  10nF 的軟啟動電容(CSS) 會產生10ms 的軟啟動時間tSS。內部設置了一個1ms 的最小軟啟動時間，這樣即使在SS 引腳和地之間不加任何外部電容的情況下，也能確保輸出緩慢上升。重新上電或者刷新SHDN 控制時，器件會進入軟啟動模式。

  電容選擇以及穩壓器穩定性
  為了能在整個溫度范圍和負載電流高達250mA 的情況下穩定工作，使用一個ESR <0.2Ω 的3.3µF (最小) 陶瓷輸出電容。為降低噪聲并改善負載瞬態響應、穩定性和電源抑制，可使用更大的輸出電容，如10µF (需注意一些陶瓷電容的電容值和ESR 會隨溫度變化而發生較大變化) 。
  X7R電容在整個-40°C到+85°C 的工作溫度范圍內都具有很好的性能。
  為了提高電源抑制能力并改善瞬態響應，可在IN 和GND之間接一個0.1µF 的電容。在純阻性負載或負載電流高達250mA 的情況下，MAX4834/MAX4835 都能保持穩定。

  15kV ESD 保護
  在OUT和GND之間接一個3.3µF 或更高容值的陶瓷電容會在OUT端提供15kV (人體模型) ESD保護。電容的ESR值應小于0.2Ω。

  復位瞬態抑制
  復位電路不受短時的VOUT 跌落影響。典型工作特性給出了不會觸發復位輸出的Maximum Transient Duration vs.
  Reset Threshold Overdrive 關系曲線圖。該曲線圖是通過測試瞬間跌落的輸出電壓產生的，輸出電壓從VOUT 開始跌落，并終止在低于復位門限的某電平上，圖中給出了該電平低于復位門限的幅度(復位門限過驅動)。曲線圖給出了在不觸發復位脈沖情況下，一個VOUT 跌落可以具有的最大典型脈寬。隨著跌落幅度的增大(即比復位門限低出更大的幅度)，最大允許脈寬降低。典型情況下，一個比復位門限值僅低10mV 的VOUT 跌落，若持續時間不超過54µs，則不會觸發復位脈沖。

  布局
  當使用TDFN 封裝時，將其裸露焊盤接至GND，從而為IC 到印刷電路板之間的熱傳遞提供一個低熱阻通路。



  本文作者:
  信息來源:本站原創

  MAX4834/MAX4835參數

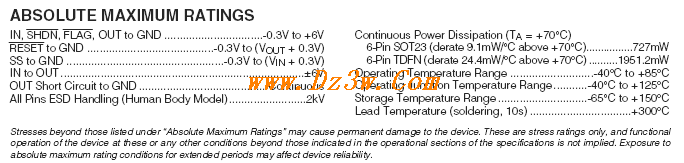

  極限參數

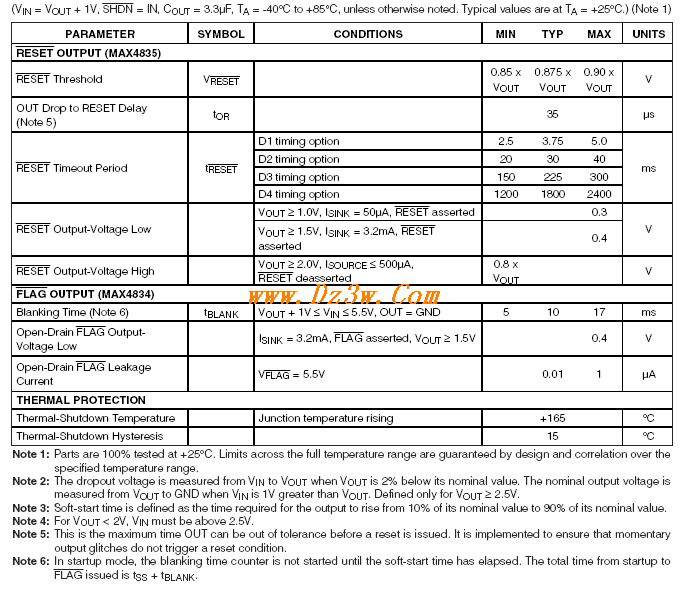

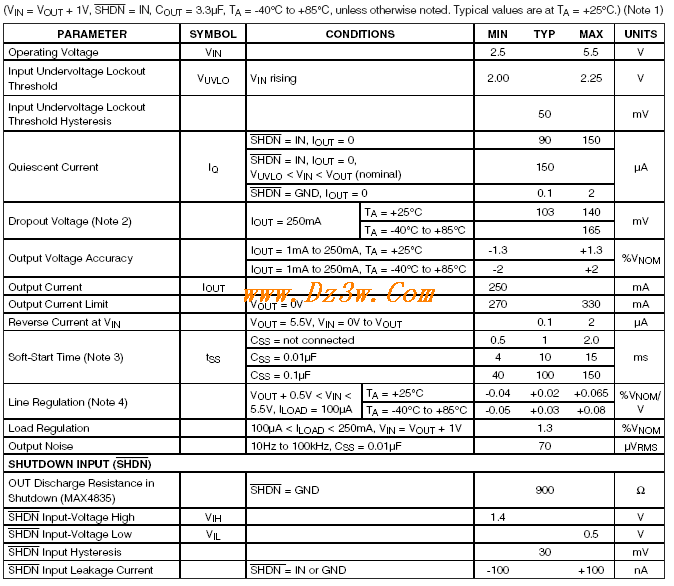

  電氣參數





  本文作者:
  信息來源:本站原創

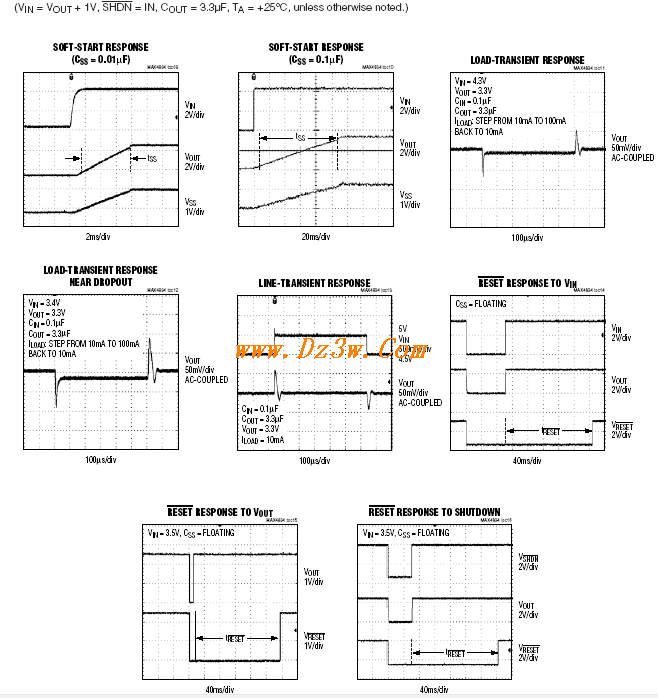

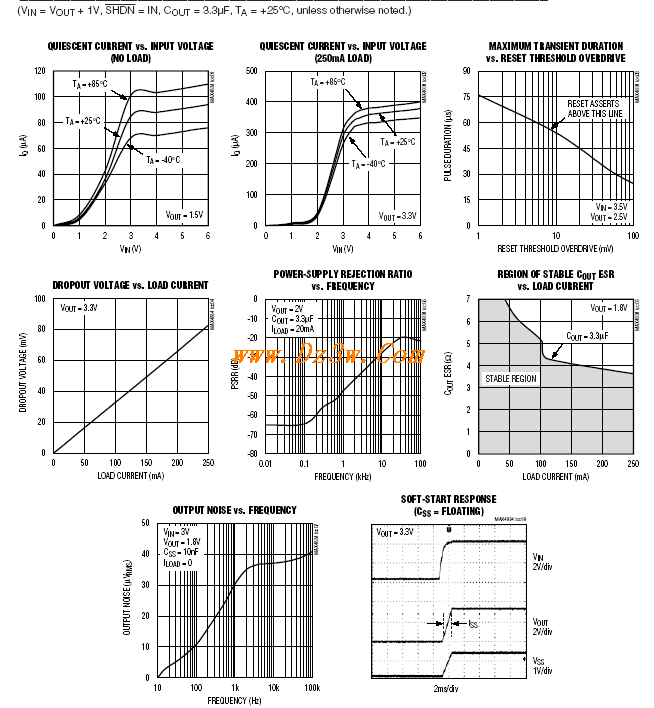

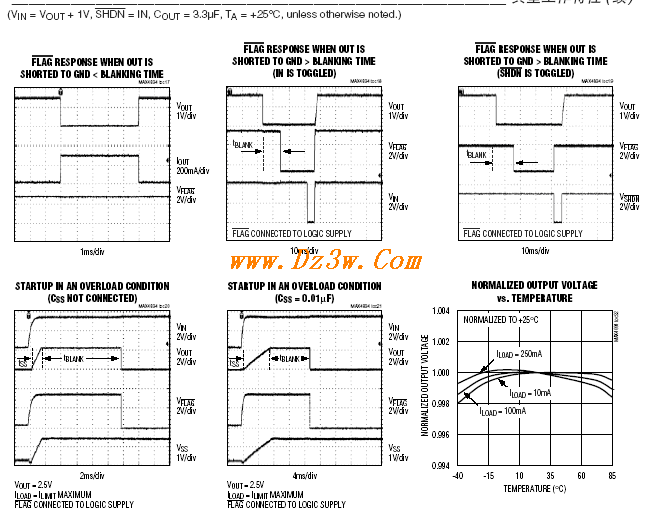

  特性曲線

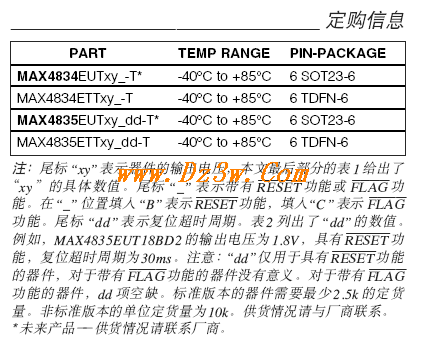

  訂購信息
