飛利浦公司開發生產的TDA7088T為雙極性集成電路，用于單聲道便攜式無線電接收機，只需很少的外圍器件配合使用,采用16腳雙列扁平封裝，工作電壓為3V，該電路除包含F(xiàn)M收音機從天線接收到鑒頻輸出音頻信號的全部功能外，還設有搜索調諧電路、信號檢測電路、靜噪電路以及壓縮中頻頻偏的頻率鎖定環FLL電路。TDA7088T電路的中頻頻率設計為70kHz，外圍電路不用中頻變壓器，其中頻選擇由電路內部RC中頻濾波器來完成。該機像數字調諧收音機那樣采用電調諧按鈕(RUN)，另一只是復位按鈕(RESET)。電路接通電源后，按一下搜索按鈕，電路自動地由頻率低端向高端搜索電臺，一旦搜索到電臺信號，調諧自動停止。如果接著按一下搜索按鈕，電路繼續往高頻端搜索電臺。當調諧到FM接收頻率最高端時，只需按一下復位按鈕，本振頻率即回到最低端，搜索調諧又重新開始。
TDA7088T：輕觸式電調諧FM接收單片集成電路，荷蘭飛利浦公司產品，專門為高檔超薄微型FM收音機設計。適合卡片式收音機、太陽能收音機、火柴盒式微型收音機等FM接收設備上應用。

TDA708T主要電參數
工作電源電壓范圍為1.8-5 V，典型工作電壓VCC=3 V.典型工作電流約為8 mA.通常采用7號或8號電池供電。接收頻率范圍0.5~110MHz。

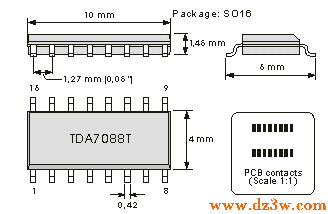

TDA7088T外形尺寸

TDA7088T引腳圖及功能

TDA7088T內部結構圖

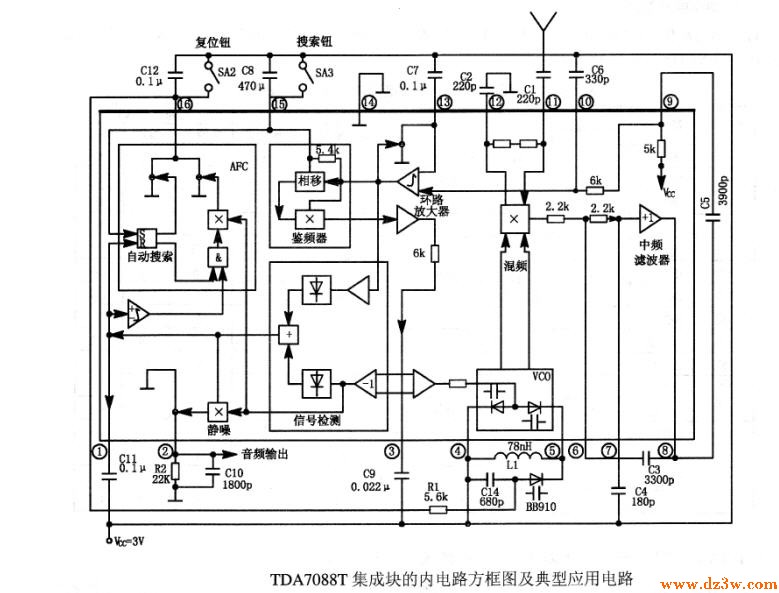

如下圖所示,包含混頻電路、本振、中頻放大和限幅電路、鑒頻電路、靜噪電路以及AFC電路等。其集成塊的內電路方框圖及典型應用電路如圖所示。該IC采用雙列扁平16腳微型SNIT封裝，其集成電路的引腳功能見表所列。

TDA708T典型應用電路
TDA7088T集成塊的典型應用電路如上圖所示，該電路采用電調諧方式，只需有搜索和復位兩只鍵鈕來完成收臺工作。接通電源后，只要按一下搜索鍵，電路會自動由低端向高端搜索，收到電臺后便停止搜索。若要收聽下一個電臺，只要再按一次搜索鈕即可。當按一下復位鈕時，電路立即回到最低頻率端。收音電路采用70 kHz的低中頻技術和變?nèi)莨軉握{(diào)諧方式。
故障檢修提示
出現收音無聲故障，應先檢查兩個按鈕開關SA2, SA3接觸是否良好，按鈕開關上并接的兩個電容是否失效短路。調諧電壓保持電容C12是一種性能穩定、漏電小的獨石電容（或擔電容），更換時應選用同類型的。如果檢查無問題，再檢查L(zhǎng)1線圈是否脫焊或變形。如L1損壞，可用0.6mm的漆包線在03mm的骨架上繞6匝，然后做成脫胎式線圈來代用。
如上述檢查均無問題，再檢查其他外圍元件并判斷集成電路本身是否失效。例如音頻輸出端C10電容擊穿（該電容應選用滌綸電容更換），BB910變?nèi)荻�極管是否失效等。
