ADG508功能簡述

ADG508F是一款CMOS模擬多路復用器，內置8個單通道，可提供故障保護。它采用串聯n溝道、p溝道和n溝道MOSFET結構，發生過壓或失電時，器件與信號源均會受到保護。該多路復用器可以承受-40 V至+55 V的連續過壓輸入。在故障條件下，多路復用器輸入（或輸出）表現為開路，泄漏電流只有幾nA。這樣，不但可以保護多路復用器及其所驅動的電路，而且可以保護驅動多路復用器的傳感器或信號源。
ADG508F根據3位二進制地址線A0、A1和A2所確定的地址，將8路輸入之一切換至公共輸出。該器件提供EN輸入，用來使能或禁用器件。禁用時，所有通道均關斷。
主要參數及主要特性

•
  低導通電阻：300 Ω（最大值）

•
  快速開關時間

•
  接通時間ton： 250 ns （最大值） 斷開時間toff： 250 ns（最大值）

•
  低功耗：3.3 mW（最大值）

•
  故障和過壓保護：

•
  (- 40 V 至 + 55 V)

•
  電源斷開時所有開關斷開

•
  如果發生過壓，接通通道的模擬輸出將箝位在電源電壓范圍內

•
  防閂鎖結構

•
  先開后合式開關動作

•
  TTL/CMOS兼容型

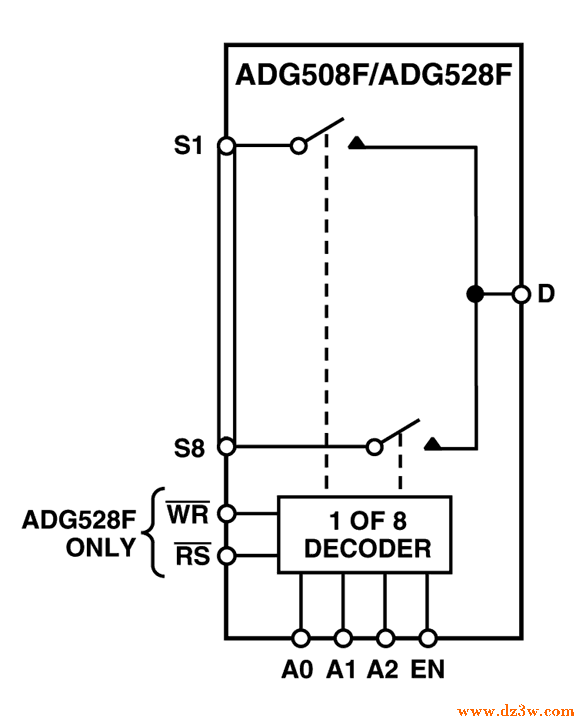

  ADG508內部結構圖

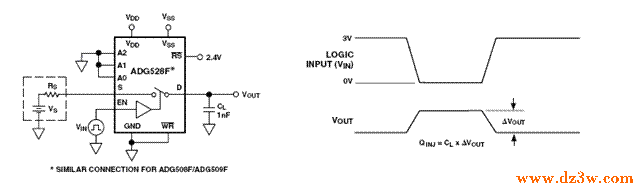

  ADG508單路應用電路
