LM324中文資料
LM324中文資料
LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或+16V.
LM324的特點：
1.短跑保護輸出
2.真差動輸入級
3.可單電源工作：3V-32V
4.低偏置電流：最大100nA（LM324A）
5.每封裝含四個運算放大器。
6.具有內部補償?shù)墓δ堋?br>
7.共模范圍擴展到負電源
8.行業標準的引腳排列
9.輸入端具有靜電保護功能

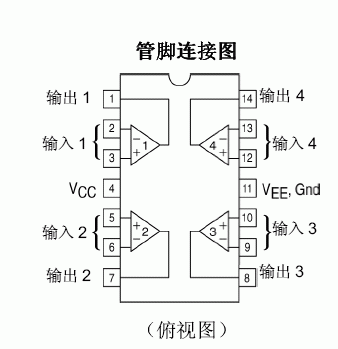

LM324引腳圖
LM324內含4個獨立的高增益、頻率補償?shù)倪\(yùn)算放大器，既可接單電源使用 (3～30 V)，也可接雙電源使用(±1.5～±15 V)，驅動功耗低，可與TTL邏輯電路相容。
LM324中文資料
LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或+16V.
LM324的特點：
1.短跑保護輸出
2.真差動輸入級
3.可單電源工作：3V-32V
4.低偏置電流：最大100nA（LM324A）
5.每封裝含四個運算放大器。
6.具有內部補償?shù)墓δ堋?br>
7.共模范圍擴展到負電源
8.行業標準的引腳排列
9.輸入端具有靜電保護功能
LM324引腳圖
LM324內含4個獨立的高增益、頻率補償?shù)倪\(yùn)算放大器，既可接單電源使用 (3～30 V)，也可接雙電源使用(±1.5～±15 V)，驅動功耗低，可與TTL邏輯電路相容。

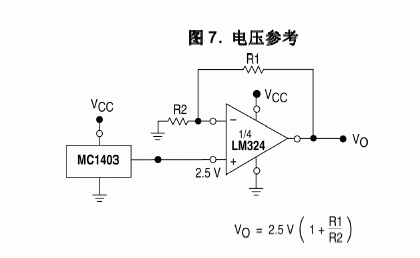

1.LM324應用電路圖

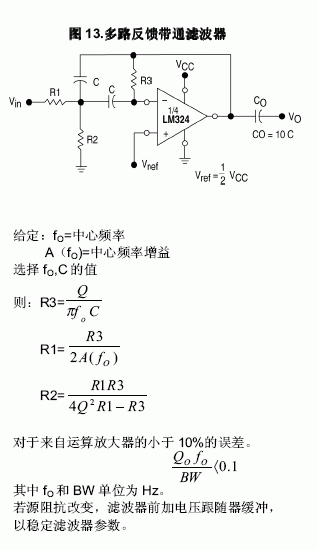

2.LM324多路反饋帶通濾波器電路圖

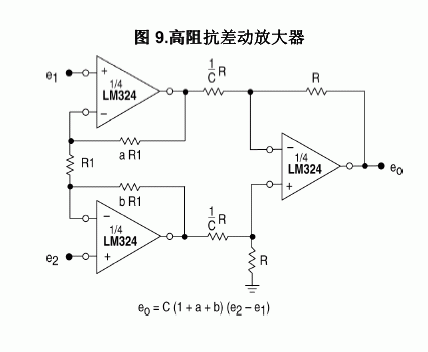

3.LM324高阻抗差動放大器電路圖

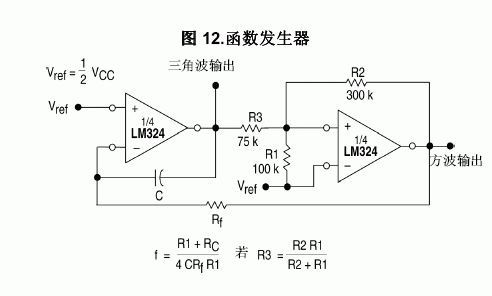

4.LM324函數發生器電路圖

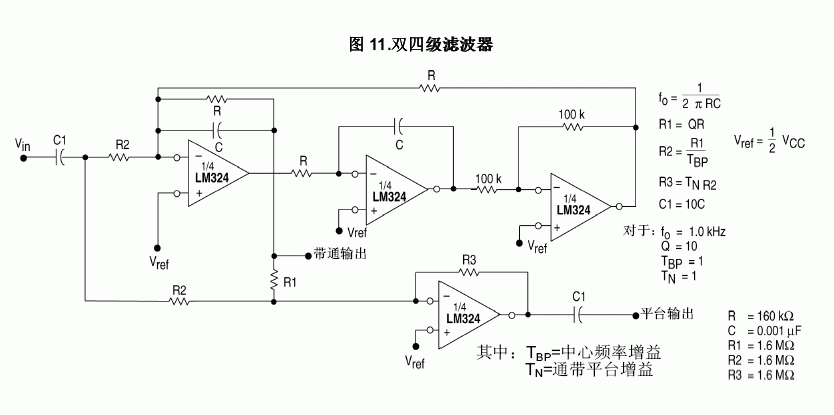

5.LM324雙四級濾波器

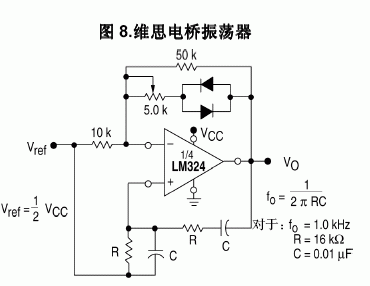

6.LM324維思電橋振蕩器電路圖

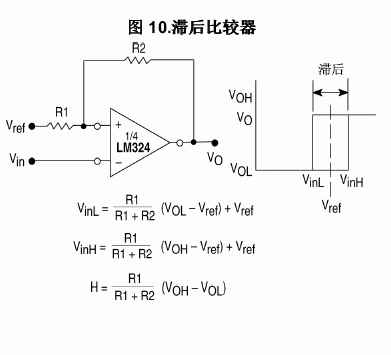

7.LM324滯后比較器電路圖
