【圖】常用電壓比較器LM339中文資料
(2024/1/6 18:00:00)
比較器lm339中文資料


LM339主要特點


內部裝有四個獨立的電壓比較器,該電壓比較器的特點是:
1)失調電壓小,典型值為2mV;
2)電源電壓范圍寬,單電源為2-36V,雙電源電壓為±1V-±18V;
3)對比較信號源的內阻限制較寬;
4)共模范圍很大,為0~(Ucc-1.5V)Vo;
5)差動輸入電壓范圍較大,大到可以等于電源電壓;
6)輸出端電位可靈活方便地選用。
  LM339集成塊采用C-14型封裝,圖1為外型及管腳排列圖。由于LM339使用靈活,應用廣泛,所以世界上各大IC生產廠、公司竟相推出自己的四比較器,如IR2339、ANI339、SF339等,它們的參數基本一致,可互換使用。
  LM339類似于增益不可調的運算放大器。每個比較器有兩個輸入端和一個輸出端。兩個輸入端一個稱為同相輸入端,用“+”表示,另一個稱為反相輸入端,用“-”表示。用作比較兩個電壓時,任意一個輸入端加一個固定電壓做參考電壓(也稱為門限電平,它可選擇LM339輸入共模范圍的任何一點),另一端加一個待比較的信號電壓。當“+”端電壓高于“-”端時,輸出管截止,相當于輸出端開路。當“-”端電壓高于“+”端時,輸出管飽和,相當于輸出端接低電位。兩個輸入端電壓差別大于10mV就能確保輸出能從一種狀態可靠地轉換到另一種狀態,因此,把LM339用在弱信號檢測等場合是比較理想的。LM339的輸出端相當于一只不接集電極電阻的晶體三極管,在使用時輸出端到正電源一般須接一只電阻(稱為上拉電阻,選3-15K)。選不同阻值的上拉電阻會影響輸出端高電位的值。因?yàn)楫?dāng)輸出晶體三極管截止時,它的集電極電壓基本上取決于上拉電阻與負載的值。另外,各比較器的輸出端允許連接在一起使用。


LM339引腳圖
采用雙列直插14 腳塑料封裝(DIP14)和微形的雙列14 腳塑料封裝(SOP14)



內部結構圖

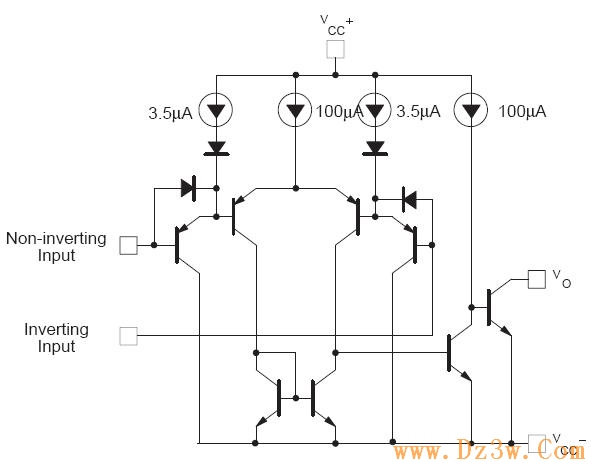

1/4 的內部電路圖


LM339引腳功能排列表:



引腳功能


符號



引腳功能


符號


1


輸出端2


OUT2


8


反向輸入端3


1N-(3)


2


輸出端1


OUT1


9


正向輸入端3


1N+(3)


3


電源


VCC +


10


反向輸入端4


1N-(4)


4


反向輸入端1


1N-(1)


11


正向輸入端4


1N+(4)


5


正向輸入端1


1N+(1)


12


電源


Vcc-


6


反向輸入端2


1N-(2)


13


輸出端4


OUT4


7


正向輸入端2


OUT2(2)


14


輸出端3


OUT3


LM339主要參數表:


參數名稱


符號


數值


單位


電源電壓


VCC


±18 或36


V


差模輸入電壓


VID


±36


V


共模輸入電壓


VI


-0.3~VCC


V


功耗


Pd


570


mW


工作環境溫度


Topr


0 to +70



貯存溫度


Tstg


-65 to 150



電特性(除非特別說明,VCC=5.0V, Tamb=25℃)


數名稱


符號


測試條件


最小


典型


最大


單位


輸入失調電壓


VIO


VCM=0 to VCC-1.5 VO(P)=1.4V, Rs=0


-


±1.0


±5.0


mV


輸入失調電流


IIO


-


-


±5


±50


nA


輸入偏置電流


Ib


-


-


65


250


nA


共模輸入電壓


VIC


-


0


-


VCC-1.5


V


靜態電流


ICC


VCC = +5V, no load


-


1.1


2.0


mA


VCC = +30V, no load


-


1.3


2.5


mA


電壓增益


AV


VCC=15V, RL>15kΩ


-


200


-


V/mV


灌電流


lsink


Vi(-)>1V, Vi(+)=0V, Vo(p)<1.5V


6


16


-


mA


輸出漏電流


IOLE


Vi(-)=0V, Vi(+)=1V, VO=5V


-


0.1


-


nA




單限比較器電路

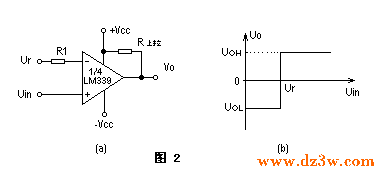

  圖2a給出了一個基本單限比較器。輸入信號Uin,即待比較電壓,它加到同相輸入端,在反相輸入端接一個參考電壓(門限電平)Ur。當輸入電壓Uin>Ur時,輸出為高電平UOH。圖2b為其傳輸特性。

  圖3為某儀器中過熱檢測保護電路。它用單電源供電,1/4LM339的反相輸入端加一個固定的參考電壓,它的值取決于R1于R2。UR=R2/(R1+R2)*UCC。同相端的電壓就等于熱敏元件Rt的電壓降。當機內溫度為設定值以下時,“+”端電壓大于“-”端電壓,Uo為高電位。當溫度上升為設定值以上時,“-”端電壓大于“+”端,比較器反轉,Uo輸出為零電位,使保護電路動作,調節R1的值可以改變門限電壓,既設定溫度值的大小。

遲滯比較器


  遲滯比較器又可理解為加正反饋的單限比較器。前面介紹的單限比較器,如果輸入信號Uin在門限值附近有微小的干擾,則輸出電壓就會產生相應的抖動(起伏)。在電路中引入正反饋可以克服這一缺點。

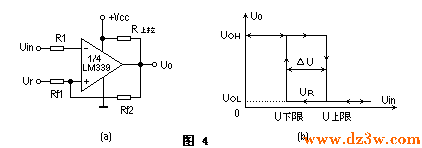

  圖4a給出了一個遲滯比較器,人們所熟悉的“史密特”電路即是有遲滯的比較器。圖4b為遲滯比較器的傳輸特性。

  不難看出,當輸出狀態一旦轉換后,只要在跳變電壓值附近的干擾不超過ΔU之值,輸出電壓的值就將是穩定的。但隨之而來的是分辨率降低。因?yàn)閷?duì)遲滯比較器來說,它不能分辨差別小于ΔU的兩個輸入電壓值。遲滯比較器加有正反饋可以加快比較器的響應速度,這是它的一個優點。除此之外,由于遲滯比較器加的正反饋很強,遠比電路中的寄生耦合強得多,故遲滯比較器還可免除由于電路寄生耦合而產生的自激振蕩。
  如果需要將一個跳變點固定在某一個參考電壓值上,可在正反饋電路中接入一個非線性元件,如晶體二極管,利用二極管的單向?qū)щ娦裕憧蓪?shí)現上述要求。圖5為其原理圖。

  圖6為某電磁爐電路中電網過電壓檢測電路部分。電網電壓正常時,1/4LM339的U4<2.8V,U5=2.8V,輸出開路,過電壓保護電路不工作,作為正反饋的射極跟隨器BG1是導通的。當電網電壓大于242V時,U4>2.8V,比較器翻轉,輸出為0V,BG1截止,U5的電壓就完全決定于R1與R2的分壓值,為2.7V,促使U4更大于U5,這就使翻轉后的狀態極為穩定,避免了過壓點附近由于電網電壓很小的波動而引起的不穩定的現象。由于制造了一定的回差(遲滯),在過電壓保護后,電網電壓要降到242-5=237V時,U4<U3,電磁爐才又開始工作。這正是我們所期望的。


雙限比較器(窗口比較器)

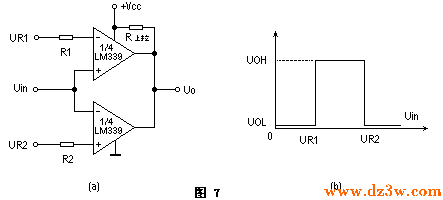

  圖7電路由兩個LM339組成一個窗口比較器。當被比較的信號電壓Uin位于門限電壓之間時(UR1<Uin<UR2),輸出為高電位(UO=UOH)。當Uin不在門限電位范圍之間時,(Uin>UR2或Uin<UR1)輸出為低電位(UO=UOL),窗口電壓ΔU=UR2-UR1。它可用來判斷輸入信號電位是否位于指定門限電位之間。


用LM339組成振蕩器


  圖8為有1/4LM339組成的音頻方波振蕩器的電路。改變C1可改變輸出方波的頻率。本電路中,當C1=0.1uF時。f=53Hz;當C1=0.01uF時,f=530Hz;當C1=0.001uF時,f=5300Hz。
  LM339還可以組成高壓數字邏輯門電路,并可直接與TTL、CMOS電路接口。




LM339應用注意事項:
LM339是高增益,寬頻帶器件,象大多數比較器一樣,如果輸出端到輸入端有寄生電容而產生耦合,則很容易產生振蕩.這種現象僅僅出現在當比較器改變狀態時,輸出電壓過渡的間隙.電源加旁路濾波并不能解決這個問題,標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的.減小輸入電阻至小于10K將減小反饋信號,而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換,使得不可能產生由于寄生電容引起的振蕩.除非利用滯后,否則直接插入IC并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩,如果輸入信號是脈沖波形,并且上升和下降時間相當快,則滯回將不需要.
比較器的所有沒有用的引腳必須接地.
LM339偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關.
通常電源不需要加旁路電容。
差分輸入電壓可以大于Vcc并不損壞器件.保護部分必須能阻止輸入電壓向負端超過-0.3V.
LM339的輸出部分是集電極開路,發射極接地的 NPN輸出晶體管,可以用多集電極輸出提供或 OR ing
功能.輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上,不受 Vcc端電壓值的限制.此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用),輸出部分的陷電流被可能得到的驅動和器件的β值所限制.當達到極限電流(16mA)時,輸出晶體管將退出而且輸出電壓將很快上升.輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時,輸出晶體管的低失調電壓(約1.0mV)允許輸出箝位在零電平。
