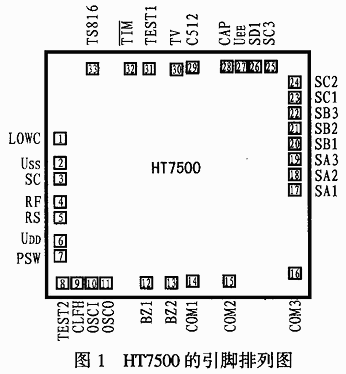

HT7500采用33腳微型化表貼式封裝,芯片尺寸僅為3.28(mm)×3.05(mm)。其引腳排列如圖1所示。各引腳的功能如下:
UDD、USS:分別接+1.5V電池和地。
UEE:負電源端,可利用倍壓器和外部充電泵電容(以下簡稱泵電容)產生-1.5V電源,以供驅動LCD用。
LOWC:電池電壓檢測端,不用時懸空。
SC:參考電阻與熱敏電阻的公共端。
RF、RS:分別接參考電阻和熱敏電阻。
PSW:接電源開關,以控制體溫計的通、斷電。
TEST2:用戶測試端,此端接UDD時,LCD顯示全部筆段, 據此可判定LCD有無筆段殘缺現象。
CLFH:攝氏溫度/華氏溫度選擇端,此端開路時,儀表顯示攝氏溫度,該腳接UDD時,顯示華氏溫度。
OSCI、OSCO:分別為系統振蕩器的輸入、輸出端,外接820kΩ的振蕩電阻。
BZ1和BZ2:接蜂鳴器(buzzer,英文縮寫為BZ)。
COM1~COM3:接LCD背面的3個公共電極(簡稱背電極)。
SA1~SA3、SB1~SB3、SC1~SC3、SD1:LCD的筆段及標志符驅動端。
CAP、C512:泵電容連接端。其余引腳為廠家測試芯片用引腳。
2.2 工作原理

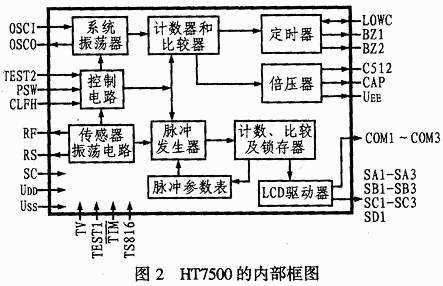

HT7500的內部框圖如圖2所示。該芯片內部主要包括系統振蕩器、傳感器振蕩電路、控制電路、計數器和比較器、定時器、倍壓器、脈沖參數表及脈沖發生器、計數、比較及鎖存器以及LCD驅動器等電路。當溫度發生變化引起熱敏電阻值改變時,該值將通過傳感器振蕩電路轉換成頻率信號。脈沖發生器用于根據預先存儲好的脈沖參數表來設定閘門的通斷。計數器用于對該頻率信號進行計數以得到被測溫度數據。通過LCD驅動器可使液晶屏上顯示出被測體溫值。
當溫度越限(含超出正常體溫范圍、超上限、超下限)時,利用芯片中的比較器可使LCD顯示出相應的標志符,并使蜂鳴器發出超溫報警聲。LCD的驅動電壓為3V。利用倍壓器可將+1.5V電源變換成-1.5V電源,二者串聯即可得到3V電壓。倍壓器的原理等效于極性反轉式DC/DC電源變換器,其特點是利用振蕩器和開關式控制器使兩組模擬開關交替地通、斷以完成電路切換。正半周時,+1.5V電池對泵電容充電,負半周時將泵電容上的電荷轉移到UEE端的外部電容上以形成-1.5V電壓。這種電源稱之為“泵電源”,由于其開關頻率很高,因此電能損耗極低。
HT7500所配的3位半LCD顯示器的右邊有標識符“° E”和“”。其中,“° E”可分別構成單位符號“℃”和“ °F”,依次代表攝氏溫度和華氏溫度。“”用作電池低電壓指示。HT7500采用1/3偏置法來動態驅動LCD顯示器。
