是專為低損耗電源所設計的功率放大器集成電路。它的內建增益為20,透過pin 1 和pin8腳位間電容的搭配,增益最高可達200。LM386可使用電池為供應電源,輸入電壓范圍可由4V~12V,無作動時僅消耗4mA電流,且失真低。LM386的內部電路圖及引腳排列圖如圖1、圖2所示,表1為其電氣特性。
圖1. 內部電路圖

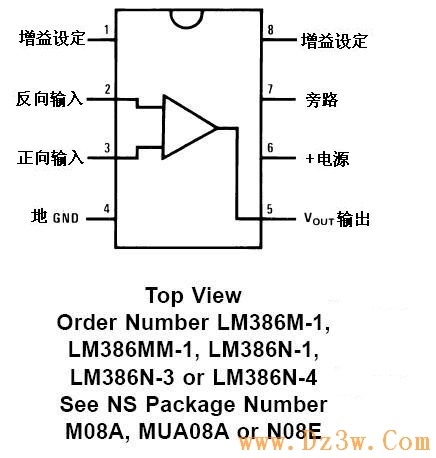

圖2 引腳功能圖
LM386電氣參數
極限參數:
電源電壓
(LM386N-1,-3,
LM386M-1)15V
電源電壓(LM386N-4)22V
封裝耗散
(LM386N)1.25W
(LM386M)0.73W
(LM386MM-1)0.595W
輸入電壓±0.4V
儲存溫度-65℃至+150℃
操作溫度0℃至+70℃
結溫+150℃
焊接信息
焊接(10秒)260℃
小外形封裝(SOIC和MSOP)
氣相(60秒)215℃
紅外(15秒)220℃
熱電阻
qJC (DIP)37℃/W
qJA (DIP)107℃/W
qJC (SO封裝)35℃/W
qJA (SO封裝)172℃/W
qJA (MSOP封裝)210℃/W
qJC (MSOP封裝)56℃/W
表1. LM386電氣特性
Parameter 參數
| 測試條件
| 最小
| 典型
| 最大
| 單位
|
Operating Supply Voltage (VS) 操作電源電壓
| -
| -
| |||
LM386N-1,-3,LM386M-1,LM386MM-1
| 4
| -
| 12
| V
| |
LM386N-4
| 5
| -
| 18
| V
| |
Quiescent Current (IQ) 靜態電流
| VS = 6V, VIN =0
|
| 4
| 8
| mA
|
Output Power (POUT) 輸出功率
| -
| -
| |||
LM386N-1,LM386M-1,LM386MM-1
| VS = 6V, RL =8W, THD = 10%
| 250
| 325
| -
| mW
|
![]()
| VS = 9V, RL =8W, THD = 10%
| 500
| 700
| -
| mW
|
LM386N-4
| VS=16V, RL =32W, THD = 10%
| 700
| 1000
| -
| mW
|
Voltage Gain (AV) 電壓增益
| VS = 6V, f = 1 kHz
|
| 26
| -
| dB
|
10 μF from Pin 1 to 8
|
| 46
| -
| dB
| |
Bandwidth (BW) 寬帶
| VS = 6V, Pins 1 and 8 Open
|
| 300
| -
| kHz
|
Total Harmonic Distortion (THD)總諧波失 真
| VS = 6V, RL =8W,POUT = 125 mW f = 1 kHz, Pins 1 and 8 Open
| -
| 0.2
| -
| %
|
Power Supply Rejection Ratio (PSRR) 電源抑制比
| VS=6V, f=1kHz, CBYPASS =10 μF Pins 1 and 8 Open,Referred to Output
| -
| 50
| -
| dB
|
Input Resistance (RIN) 輸入電阻
| -
| -
| 50
| -
| kΩ
|
Input Bias Current (IBIAS) 輸入偏置電流
| VS = 6V, Pins 2 and 3 Open
| -
| 250
| -
| nA
|
LM386應用電路
圖3的應用電路為增益20的情形,于pin 1及pin 8間加一個10mF的電容即可使增益變成200,如圖4所示。圖中10kW的可變電阻是用來調整揚聲器音量大小,若直接將Vin輸入即為最音量最大的狀態。
圖3功放電路工作原理 圖4

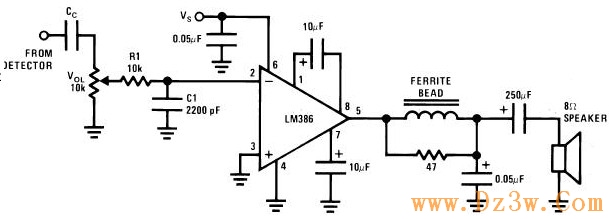

圖5 調幅收音機功率放大器
