LED恒流驅動芯片BP2802中文資料
LED恒流驅動芯片BP2802中文資料

特點

低成本

內置600V高壓MOSFET

低成本的EMC解決方案

±5%的輸出電流精度

高達90%的系統效率

LED短路保護、LED開路保護

芯片內部過溫保護

應用

E14/PAR30/PAR38/GU10/E27 LED射燈

主要應用

LED洗墻燈

LED信號燈

LED景觀燈

球泡燈

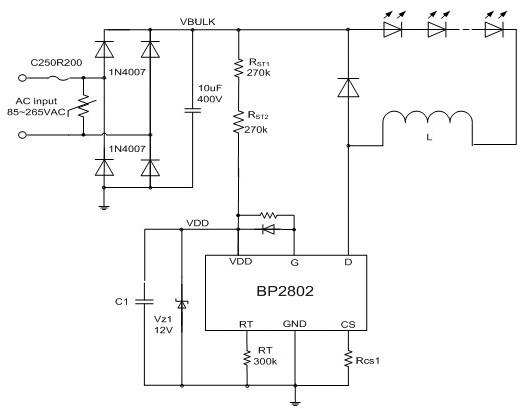

BP2802典應用電路圖

BP2802 是BPSemi 推出的一款專為小功率（<7W）低電流(<150mA)LED 燈具的低成本電源方案的驅動芯片。

BP2802 系統應用電壓范圍從12VDC 到600VDC，交流85V-265V 輸入。主要應用于非隔離的LED 驅動系統，也可以用于Flyback 隔離方案。

BP2802內置600V 高壓MOSFET，最大輸出電流為150mA，在交流85V-265V 范圍內系統效率高達90％。在交流85V-265V 范圍內，BP2802 可以驅動從1W~7W的LED 陣列，應用于E14 / E27 / PAR30 / GU10等燈杯。

BP2802 具有多重LED 保護功能包括LED 開路保護LED 短路保護、過溫保護。在系統故障出現的時候電源系統進入保護狀態，直到故障解除，系統又重新進入正常工作模式。




BP2802 采用SOP8 封裝。

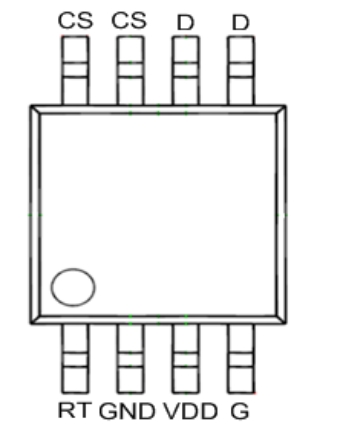

管腳描述 管腳號 管腳名稱 描述 1 RT 設定功率開關關斷時間 2 GND 信號和功率地 3 VDD 電源輸入端，必須就近接旁路電容 4 G 功率 MOS 管驅動端 5、6 D 功率 MOSFET 的漏極 7、8 CS 電流采樣端，采樣電阻接在CS和GND端之間

主要技術參數

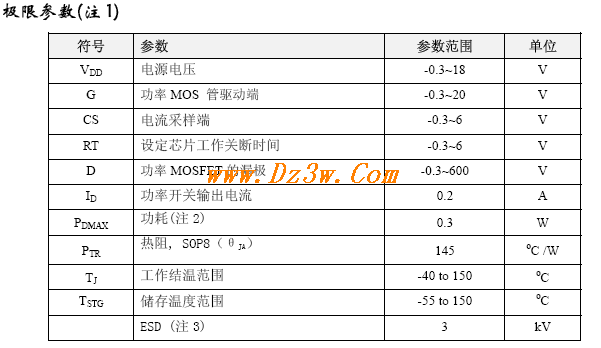

注1：最大極限值是指超出該工作范圍，芯片有可能損壞。推薦工作范圍是指在該范圍內，器件功能正常，但并不完全

保證滿足個別性能指標。電氣參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交流電參數

規范。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性能。

注2：溫度升高最大功耗一定會減小，這也是由TJMAX, θJA,和環境溫度TA 所決定的。最大允許功耗為PDMAX = (TJMAX -

TA)/ θJA 或是極限范圍給出的數字中比較低的那個值。

注3：人體模型，100pF 電容通過1.5kΩ 電阻放電。

推薦工作范圍

電氣參數

注4：典型參數值為25°C 下測得的參數標準。

注5：規格書的最小、最大規范范圍由測試保證，典型值由設計、測試或統計分析保證。

主要應用信息

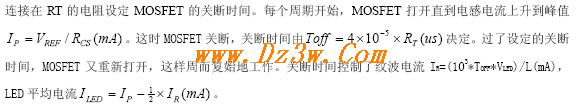

BP2802 是專門驅動LED 的恒流控制芯片。BP2802 工作在連續電流模式的降壓系統中，芯片通過控制LED 峰值電流和紋波電流，從而實現LED 平均電流的恒定。芯片使用非常少的外部元器件就實現了恒流控制功能。



為了達到系統效率最高，BP2802 采用獨特驅動功率MOSFET 的方法，使得芯片的工作電流非常低,這樣大大提高了系統的效率。

BP2802 還有芯片過溫保護、輸出LED 短路保護和輸出LED 開路保護。非常適合對于系統效率要求很高的球泡燈和投射燈等應用。
