功放TBA820M中文資料
集成功率放大器與分立元件三極管低頻功放大器比較，不僅體積小、重量輕、成本低、外接元件少、調試簡單、使用方便，而且在性能上也十分優越。例如，溫度穩定性好、功耗低、電源利用率高、失真小。在集成功率放大器的電路中設計有許多保護措施，如過流保護、過壓保護以及啟動、消噪電路等等，所以可靠性大大提高。因此，集成化是低頻功率放大器的發展方向。
集成功率放大器品種比較多，有單片集成功率組件，輸出功率1W左右，以及由集成功率驅動器外接大功率管組成的混合功率放大電路，輸出功率可達幾十瓦。近幾年，國內已生產出VMOS功率場效應管，如產品VN系列，輸出功率可達100W。
TBA820M是單片集成電路。它是低頻乙類功率放大器。工作電壓范圍為3～16V。它的主要特點是工作電壓低（3V），工作電流小，外圍元件少，具有較強的紋波抑制能力，無交越失真，功耗低等。
從圖中可以看出，該功率放大器由下面5部分組成：前置差分放大級、功率推動級、準互補乙類功率放大輸出級、偏置電路和保護電路。前置差分放大器由T2、T3、T4、T5和T6組成。為了提高功率放大器的輸入阻抗，而增加了一個晶體管T1。偏置電路由T7、T8和T9組成，它給T5
提供偏置電壓。T11是功率推動級。T13、T15、T17、 T18、T20和T21等組成互補對稱功率輸出級。T16、T22、 T14和T23組成輸出短路或過載保護電路，當輸出腳5腳對地短路時，迫使T23的負極接地，此時由于T22和T23處于正向偏置而迅速導通。
TBA820M中文資料功放TBA820M中文資料
集成功率放大器與分立元件三極管低頻功放大器比較，不僅體積小、重量輕、成本低、外接元件少、調試簡單、使用方便，而且在性能上也十分優越。例如，溫度穩定性好、功耗低、電源利用率高、失真小。在集成功率放大器的電路中設計有許多保護措施，如過流保護、過壓保護以及啟動、消噪電路等等，所以可靠性大大提高。因此，集成化是低頻功率放大器的發展方向。
集成功率放大器品種比較多，有單片集成功率組件，輸出功率1W左右，以及由集成功率驅動器外接大功率管組成的混合功率放大電路，輸出功率可達幾十瓦。近幾年，國內已生產出VMOS功率場效應管，如產品VN系列，輸出功率可達100W。
TBA820M是單片集成電路。它是低頻乙類功率放大器。工作電壓范圍為3～16V。它的主要特點是工作電壓低（3V），工作電流小，外圍元件少，具有較強的紋波抑制能力，無交越失真，功耗低等。
從圖中可以看出，該功率放大器由下面5部分組成：前置差分放大級、功率推動級、準互補乙類功率放大輸出級、偏置電路和保護電路。前置差分放大器由T2、T3、T4、T5和T6組成。為了提高功率放大器的輸入阻抗，而增加了一個晶體管T1。偏置電路由T7、T8和T9組成，它給T5
提供偏置電壓。T11是功率推動級。T13、T15、T17、 T18、T20和T21等組成互補對稱功率輸出級。T16、T22、 T14和T23組成輸出短路或過載保護電路，當輸出腳5腳對地短路時，迫使T23的負極接地，此時由于T22和T23處于正向偏置而迅速導通。
由于T22和T23的導通，使T14的基極被箝位到低電位（T22和T23的正向壓降），從而促使T14的發射極電位也隨之降低。結果使T13的基極和發射極之間出現反向偏置而截止。由于T13的截止，使T15也失去偏置而截止。同時，由于T14基極電位的降低，使T16的發射極電位也跟著降低，結果T12、T7和T6的發射極電位也跟著降低。由于T12發射極電位的降低，使T17和T18的基極出現負偏壓，所以T17和T18也截止。這就保護該電路在負載短路或過載時，不致于損壞。
TBA820M的引腳圖
TBA820M的引腳圖如圖6.14所示，其中
1腳：頻率補償；
2腳：增益調節；
3腳：輸入；
4腳：地；
5腳：輸出
6腳：正電源
7腳：自舉
8腳：紋波抑制。
TBA820M應用電路
由TBA820M構成的兩種常用的功率放大器電路如圖6.15和圖6.16所示。

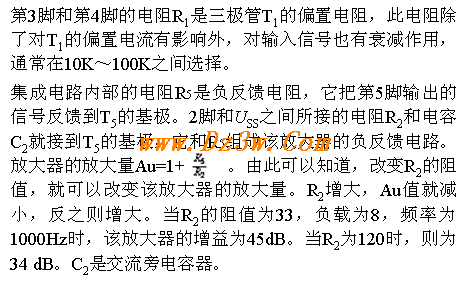

下面我們借助圖6.13來講一下圖6.15各元件的作用。
第8腳和第6腳之間的電容器C7是偏置電路的濾波電容器，它可以消除電源波動對偏置電路的影響。該電容器可根據具體情況使用，也可以不用。第1腳和第5腳之間的電容C6是高頻負反饋電容器，它可以消除放大器的高頻自激，確保該放大器的工作穩定。同時，它也可以減小放大器輸出的高頻成分。該電容可根據具體情況進行調整。電容器C8和揚聲器構成自舉電路。這樣不但可以提高電壓輸出幅度，而且也可以提高該放大器的放大量。
圖6.16中的各元件的作用與圖6.15中的基本相同。C9和R4是圖6.15中所沒有的。由于負載接地，自舉電路必須再增加二個元件，這就是R4和C9。
