復位芯片MAX705,MAX706,MAX707,MAX708,MAX813中文資料
MAX705,MAX706,MAX707,MAX708,MAX813中文資料


MAX705,MAX706,MAX707,MAX708,MAX813具有uP復位(高、低電平)、掉電監測、手動復位輸入功能。200μA靜態電流；VCC=+5V。該電路在上電、掉電或電源不穩定時產生一個低電平復位信號輸出、復位脈沖寬度200ms，VCC=1V時，保證/RESET有效；當Watchdog輸入在1.6s內未能觸發時，將產生低電平有效的Watchdog輸出信號；1.25V門限監測器用于掉電警告、低電池檢測和監視+5V以外的電源；消抖動的TTL/CMOS兼容的低電平的手動復位輸入；當電源低于4.65V時產生復位脈沖。

【互換 兼容】



MAX706CPA MAX706P

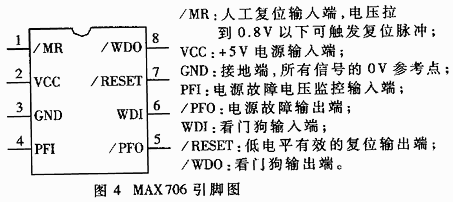

引腳圖

管腳						名 稱	功 能
MAX705/MAX706		MAX707/MAX708		MAX813L
DIP/SO	μMAX	DIP/SO	μMAX	DIP/SO	μMAX
1	3	1	3	1	3	MR	當下拉至0.8V時，人工復位端給觸發器輸入一復位脈沖。這個低電平有效輸入具有一內部250μA的 拉流。它就象用一開關短路到地一樣從TTL或CMOS邏輯線路中驅動
2	4	2	4	2	4	VCC	＋5V供電輸入
3	5	3	5	3	5	GND	對所有信號來講0V參考地
4	6	4	6	4	6	PFI	電源故障電壓監視器輸入。當PFI端低于1.25V， PFO端下降，當不用時，連接PFI到地或VCC
5	7	5	7	5	7	PFO	當PFI端低于1.25V時，電源故障輸出降低并吸收 電流；否則PFO端保持高電位
6	8	-	-	6	8	WDI	監視器輸入。如果WDI端維持高電平或低電平1.6秒，內部監視器定時器到期，并且WDO端下降。（圖1）懸空WDI或連接WDI至高阻抗三態緩沖器使監視器性能不起作用。無論何時，要求復位，內部監視器定時器清零，WDI處于三態，或WDI經上升或下降沿
-	-	6	-	-	-	NC	無連接
7	1	7	1	-	-	RESET	當觸發后，低電平有效復位輸出脈沖低于200ms，無論何時VCC低于復位門限以上或MR端從低升至高后，它維持200ms低電平。除非WDO連接MR端，監視器中斷將不會觸發RESET端
8	2	-	-	8	2	WDO	當內部監視器定時器完成了1.6秒計數并且直到監視器清零后不再升高時，監視器輸入拉低，在下線條件下WDO也降低，無論Vcc何時低于復位門限，WDO保持低；然而不象RESET端，WDO端沒有最小脈沖寬度，Vcc一旦升至于復位門限，WDO端就毫無延遲或升高。
-	-	8	2	7	1	RESET	高電平有效復位輸出與RESET端相反。RESET端高，RESET就低，反之亦然。MAX813L只有一復位輸出端。

參數		符號	條件		最小值 典型值 最大值	單位
工作電壓范圍		VCC	MAX70-C		1.0 5.5	V
			MAX813LC		1.1 5.5
			MAX70-E/M,MAX813E/M		1.2 5.5
供電電流		Isupply	MAX70-C,MAX813C MAX70-E/M，MAX813E/M		200 350 200 500	μA
復位門限（注2）		VRT	MAX705,MAX707,MAX813L		4.50 4.65 4.75	V
			MAX706,MAX813L		4.25 4.40 4.50
復位門限滯后量（注2）					40	mV
復位脈沖寬度（注2）		tRS			140 200 280	ms
RESET端輸出電壓			Isource＝800μA		VCC-1.5	V
			Isink=3.2mA		0.4
			MAX70-C,Vcc=1V,Isink=50mA		0.3
			MAX70-E/M,Vcc=1.2V Isink=50μA		0.3
RESET端輸出電壓			MAX707,MAX708,Isource＝800μA，		vCC-1.5	V
			MAX707,MAX708，Isink=1.2mA		0.4
			MAX813L,Isource=4μA VCC=1.1V		0.8
			MAX813E/M,Isource=4μA VCC=1.2V		0.9
			MAX813L	Isource=800μA	Vcc-1.5
				Isink=3.2mA	0.4
監視器中斷周期		tWD	MAX705,MAX706,MAX813L		1.00 1.60 2.25	S
WDI端脈沖寬度		tWP	VIL=0.4V,VIH=(Vcc)(0.8)		50	ns
WDI端輸入門限	低		MAX705,MAX706,MAX813L, VCC=5V		0.8	V
	高				3.5
WDI端輸入電流			MAX705,MAX706,MAX813L, WDI=VCC MAX705,MAX706,MAX813L, WDI=0V		50 150 -150 -50	μA
WDO端輸出電壓			MAX705,MAX706,MAX813L, Isource=800μA		VCC-1.5	V
			MAX705,MAX706,MAX813L, Isink=1.2mA		0.4
MR端拉流			MR＝1.2mA		100 250 600	μA
MR端脈沖寬度		tMR	MR＝0V		150	ns
MR端輸入門限	低				0.8	V
	高				2.0
MR至復位外部延遲（注）		tMD			250	ns
PFI端輸入門限			VCC=5V		1.20 1.25 1.30	V
PFI端輸入電流					-25.00 0.01 25.00	μA
PFO端輸出電壓			Isource=800μA		Vcc-1.5	V
			Isink=3.2mA		0.4
