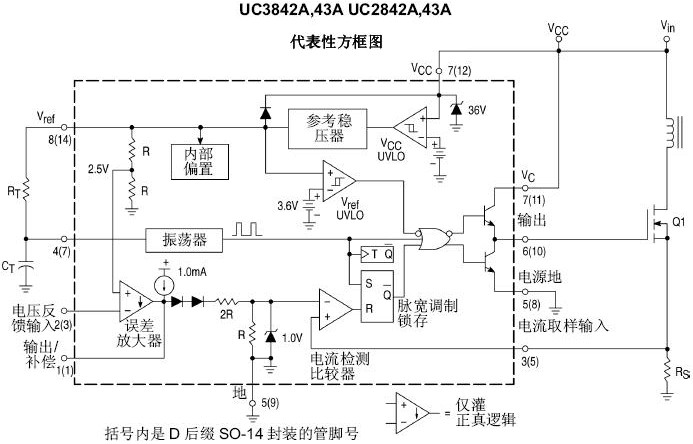

UC3842,UC3843內部框圖
圖1 UC3842,UC3843內部框圖
UC3842,UC3843引腳圖
圖2 UC3842,UC3843引腳圖
UC3842,UC3843引腳功能描述
引腳 | 功能 | 引腳功能說明 | |
8管腳 | 14管腳 | ||
1 | 1 | 補償 | 該管腳為誤差放大器輸出,并可用于環路補償。 |
2 | 3 | 電壓反饋 | 該管腳是誤差放大器的反相輸入端,通常通過一個電阻分壓器連至開關電源輸出。 |
3 | 5 | 電流取樣 | 一個正比于電感器電流的電壓接至此輸入,脈寬調制器使用此信息中止輸出開關的導通。 |
4 | 7 | RT/CT | 通過將電阻RT連接至Vref以及電容CT連接至地,使振蕩器頻率和最大輸出占空比可調。工作頻率可達500kHz。 |
5 | - | 地 | 該管腳是控制電路和電源的公共地(僅對8管腳封裝如此) |
6 | 10 | 輸出 | 該輸出直接驅動功率MOSFET的柵極,高達1.OA的峰值電流經此管腳拉和灌。 |
7 | 12 | VCC | 該管腳是控制集成電路的正電源。 |
8 | 14 | Vref | 該管腳為參考輸出,它通過電阻RT向電容CT提供充電電流。 |
8 | 電源地 | 該管腳是一個連回至電源的分離電源地返回端(僅14管腳封裝如此),用于減少控制電路中開關瞬態噪聲的影響。 | |
11 | VC | 輸出高態(VoH)由加到此管腳(僅14管腳封裝如此)的電壓設定。通過分離的電源連接,可以減小開關瞬態噪聲對控制電路的影響。 | |
9 | 地 | 該管腳是控制電路地返回端(僅,4管腳封裝如此),并被連回到電源地。 | |
2,4,6,13 | 空腳 | 無連接(僅14管腳封裝如此)。這些管腳沒有內部連接。 |
UC3842應用電路圖

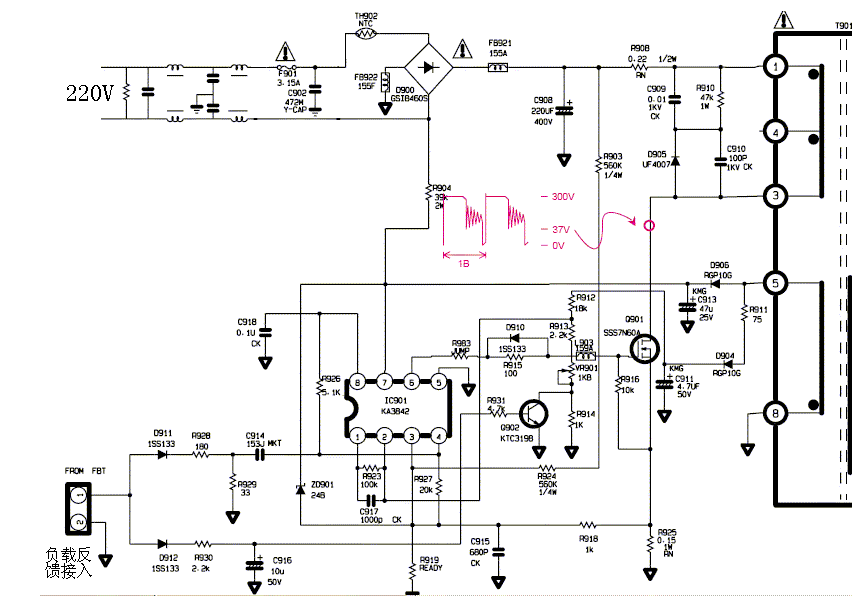

下圖是一個顯示器的UC3842應用電路圖

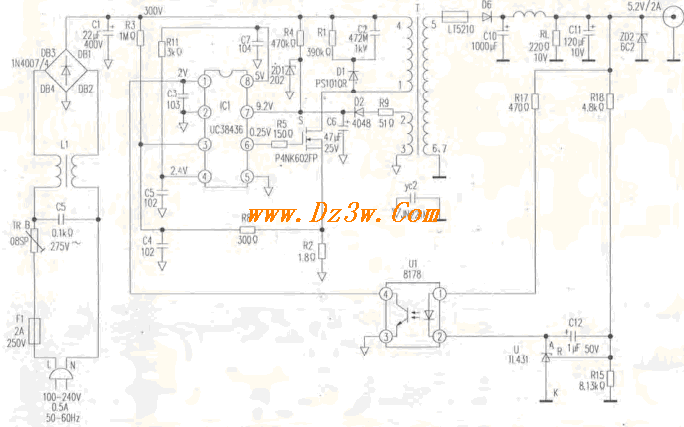

UC3843應用電路圖
