TDA1521中文資料
TDA1521中文資料
TDA1521中文資料
TDA1521功能簡介
TDA1521飛利浦公司專門為數字音響在播放時的低失真度及高穩度而設計推出的功放芯片。用來接駁CD機直接輸出的音質特別好。
TDA1521主要特點:
1.電路設有等待、靜嘈狀態，具有過熱保護，低失調電壓高紋波抑制，而且熱阻極低，具有極佳的高頻解析力和低頻力度。
2.音色通透純正，低音力度豐滿厚實，高音清亮明快，很有電子管的韻味。
3.外圍器件少,是"傻瓜"型的功放芯片，非常適合初級發燒友組裝，只要按照電路圖，不需調試就可獲得很好的效果。
4.由于該芯片的輸入電平比較低，我們在制作是不需前置放大器，只要直接接到我們的電腦聲卡、光驅、隨身聽上即可。著名的電腦多媒體音箱漫步者也是采用這兩種芯片。
TDA1521引腳功能描述及封裝圖：
1腳：11V——反向輸入1（L聲道信號輸入）
2腳：11V——正向輸入1
3腳：11V——參考1（OCL接法時為0V,OTL接法時為1/2Vcc）
4腳：11V——輸出1（L聲道信號輸出）
5腳：0V——負電源輸入（OTL接法時接地）
6腳：11V——輸出2（R聲道信號輸出）
7腳：22V——正電源輸入
8腳：11V——正向輸入2
9腳：11V——反向輸入2（R聲道信號輸入）

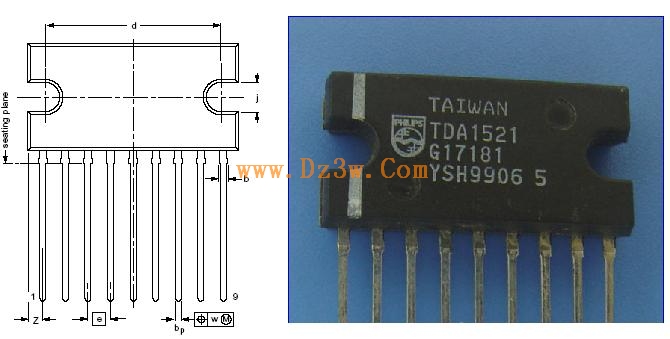

TDA1521封裝圖

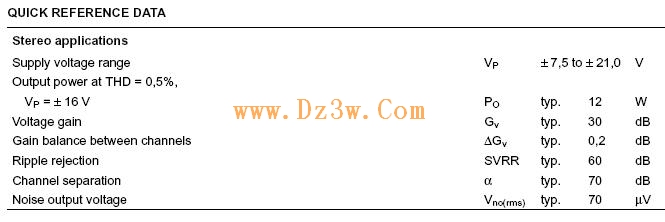

tda1521主要參數
1.TDA1521在電壓為±16V、阻抗為8Ω時，輸出功率為2×15W，此時的失真僅為0.5％。
2. 輸入阻抗20KΩ, 輸入靈敏度600mV,信嘈比達到85dB。

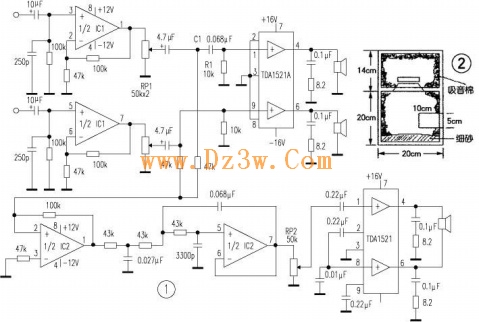

TDA1521典型應用電路:
TDA1521低音炮電路圖
