74LS138真值表和內部邏輯圖
74LS138真值表和內部邏輯圖分別見表1和圖1(a)。
圖1(c)所示符號圖中,輸入輸出低電平有效用極性指示符表示,同時極性指示符又標明了信號方向。74138的三個輸入使能(又稱選通ST)信號之間是與邏輯關系, EN1高電平有效,EN2A和EN2B低電平有效。只有在所有使能端都為有效電平(EN1EN2AEN2B=100)時,74138才對輸入進行譯碼,相應輸出端為低電平,即輸出信號為低電平有效。在EN1EN2AEN2B ≠100時,譯碼器停止譯碼,輸出無效電平(高電平)。

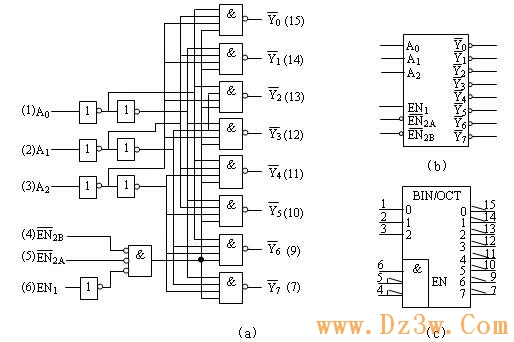

圖1 3線-8線譯碼器74LS138
(a)邏輯圖(b)方框圖(c)符號圖

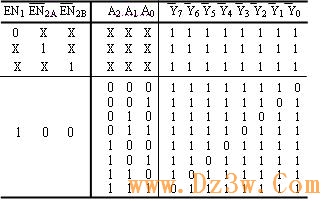

表1 74LS138真值表
集成譯碼器通過給使能端施加恰當的控制信號,就可以擴展其輸入位數。以下用74138為例,說明集成譯碼器擴展應用的方法。圖3中,用兩片74138實現4線/16線的譯碼器。

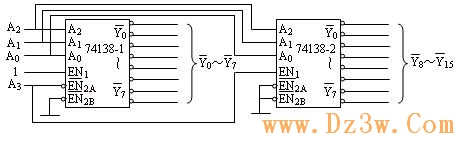

圖3 74138擴展成4/16線譯碼器
74LS138引腳圖

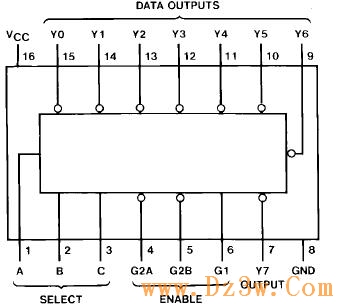

圖4 74138引腳圖
