數據選擇器74LS151中文資料
數據選擇器74LS151中文資料

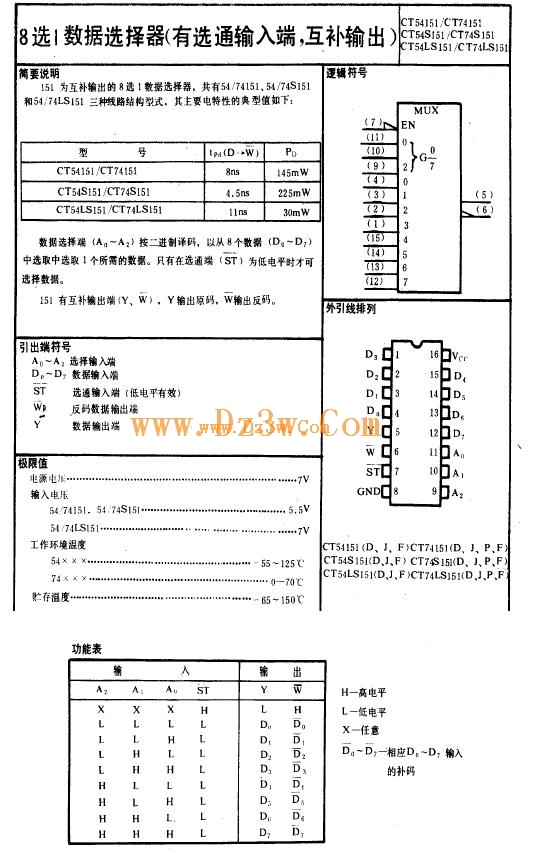

74LS151為互補輸出的8選1數據選擇器，引腳排列如圖所示，功能見表。



選擇控制端（地址端）為C～A，按二進制譯碼，從8個輸入數據D0～D7中，選擇一個需要的數據送到輸出端Y，G為使能端，低電平有效。

（1）使能端G＝1時，不論C～A狀態如何，均無輸出（Y＝0，W＝1），多路開關被禁止。

（2）使能端G＝0時，多路開關正常工作，根據地址碼C、B、A的狀態選擇D0～D7中某一個通道的數據輸送到輸出端Y。

如：CBA＝000，則選擇D0數據到輸出端，即Y＝D0。

如：CBA＝001，則選擇D1數據到輸出端,即Y＝D1，其余類推。
