四D觸發器74LS175中文資料
四D觸發器74LS175中文資料
74ls175是常用的四D觸發器集成電路，里面含有四組d觸發器，可以用來構成寄存器,搶答器等功能部件，下面給大家介紹一下74ls175的相關資料。
74ls175的真值表
四D觸發器74LS175中文資料
74ls175是常用的四D觸發器集成電路，里面含有四組d觸發器，可以用來構成寄存器,搶答器等功能部件，下面給大家介紹一下74ls175的相關資料。

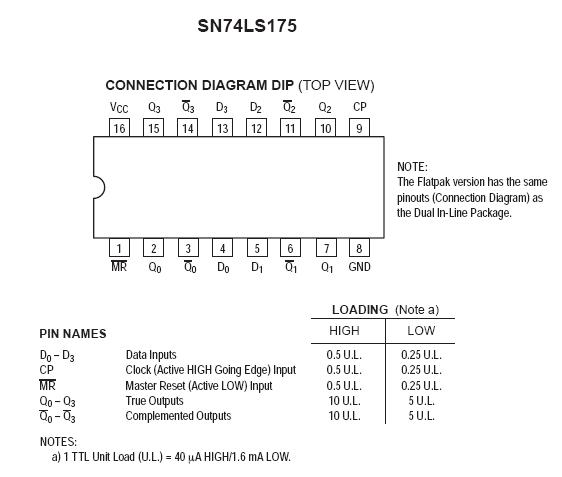

<74ls175引腳圖>

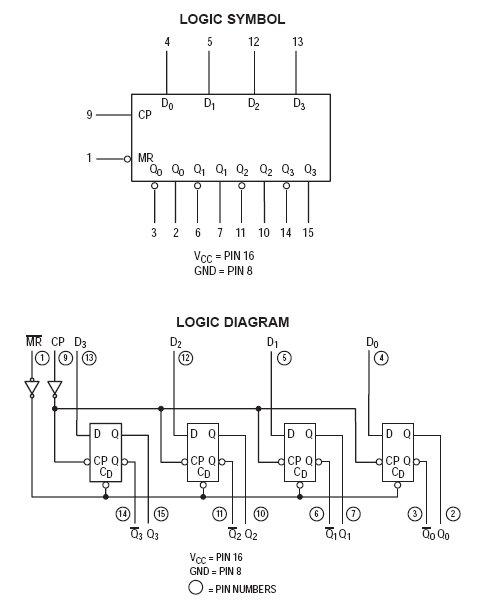

74ls175管腳功能和內部結構圖
74LS175的功能表
輸 入 | 輸 出 | ||||||||
RD | CP | 1D | 2D | 3D | 4D | 1Q | 2Q | 3Q | 4Q |
L | × | × | × | × | × | L | L | L | L |
H | ↑ | 1D | 2D | 3D | 4D | 1D | 2D | 3D | 4D |
H | H | × | × | × | × | 保 持 | |||
H | L | × | × | × | × | 保 持 | |||

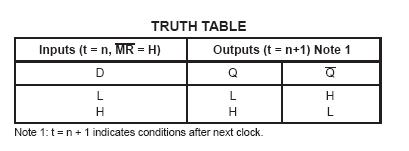

74ls175的真值表
輸入
| 輸出
| ||||
Sd''
| Rd''
| CP
| D
| Qn+1
| Qn+1''
|
0
| 1
| ×
| ×
| 1
| 0
|
1
| 0
| ×
| ×
| 0
| 1
|
0
| 0
| ×
| ×
| ∮
| ∮
|
1
| 1
| ↑
| 1
| 1
| 0
|
1
| 1
| ↑
| 0
| 0
| 1
|
1
| 1
| ↓
| ×
| Qn
| Qn''
|

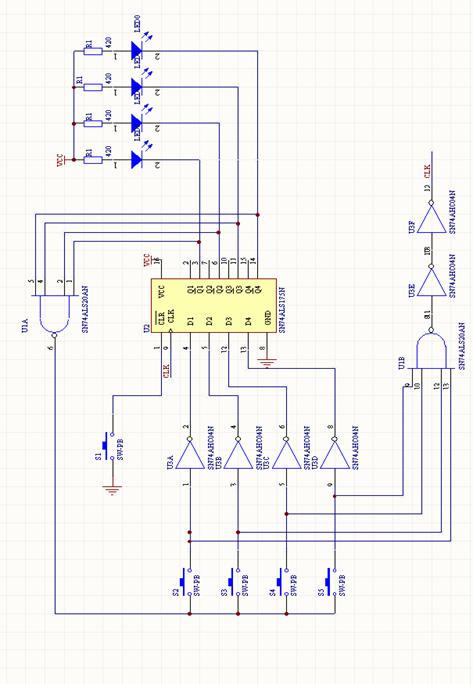

圖 74ls175搶答器電路原理圖
