從圖 1 . 17 可以看出,大區、截止區、擊穿區。可變電阻區、線性放大區

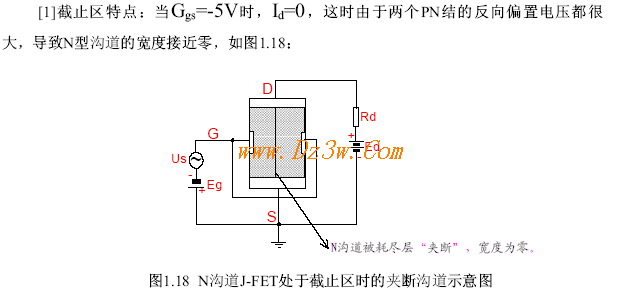

習慣上將 J-FET 剛剛截止時的柵壓稱為夾斷電壓,用 Up 表示。從圖中可以看出耗盡層加寬, N 溝道被夾斷。
[ 2 ]可變電阻區。從圖 1 . 17 中的“可變電阻區”部分曲線可以看出:在此區域內,輸出曲線是直的,而且不同的 Ugs 對應不同的斜率,可見在此區域內, Ugs 可以控制 DS 之間的電阻。從這個方向講來,此時的J-FET 等效為一個壓控可變電阻器。 Ugs 越負,電阻值越大。

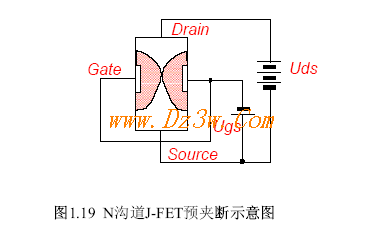

[ 3 ]線性放大區, l 見圖 1 . 19 示意]當 UgS 高于截止柵極電壓時,隨著 UdS 的增加,當 Uds 增加到 Uds=-Up 時,場效應管出現“預夾斷”。此時,因預夾斷區的電阻遠遠大于剩余的 N 溝道電阻,增加的電壓基本上都消耗在預夾斷區上, N 溝道上的電壓基本不變,因此Uds 之間出現了恒流特性。圖 1 . 17 中曲線幾乎水平部分的斜率就是預夾斷區電阻。在這個區域內, Id 只受 Ugs 控制, Ugs 越大, Id飽和電流越大,且成比例變化。 J-FET 用做放大器時,必須被偏置到這個區域。
[ 4 ]在線性放大區內,若 Uds 再繼續增加, PN 結上的反向電壓越來越大, U 電若超過 PN 結的反向擊穿電壓, PN 結將發生擊穿。 Ugs越大,發生擊穿時的 Uds 越大,從圖 1 . 17 中可以看出。
