RC濾波器基本電路及頻率響應曲線
RC濾波基本電路及頻率響應曲線

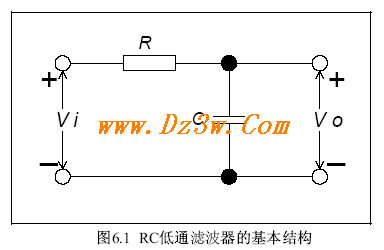

RC低通濾波器的基本結構如圖6.1所示：
RC低通濾波器的頻率響應曲線，可以通過簡單的計算得出。
從其幅頻曲線和相頻曲線主要有如下特征：
1、上限頻率f=1/(2∏RC）。上限頻率之前幅度變化接近于0dB，之后幅度按斜率一2OdB／十倍頻。
2、相位從0.11處的O度滯后后到101處的90度滯后。實際的工作中具體選擇R、C的值時，不僅要考慮R、C的頻率特性，需
要將信號源的內部阻抗和負載的阻抗考慮進去。
1、C值的選取：C不能選的太小，否則負載電容對濾波電路的影響很大，一般IC的輸入電容往往有1-10PF的輸入電容。c值選的太大
，則會影響濾波電路的高頻特性，因?yàn)榇箅娙莸母哳l特性一般都不好。
2、R值的選取：R值過小會加大電源的負載，R值過大則會消耗較多的能量。RC濾波電路的最大缺陷就是他不僅消耗我們希望抑制的信
號能量，而且也消耗我們希望保留的信號能量。另外由于受電容高頻特性的限制也不能用在太高頻的場合，例如數MHz以上需要用LC濾波器
。將R和C的位置互換可以得到RC高通濾波器，其頻率響應與低通濾波器正好相反。
RC濾波基本電路及頻率響應曲線
RC低通濾波器的基本結構如圖6.1所示：
RC低通濾波器的頻率響應曲線，可以通過簡單的計算得出。
從其幅頻曲線和相頻曲線主要有如下特征：
1、上限頻率f=1/(2∏RC）。上限頻率之前幅度變化接近于0dB，之后幅度按斜率一2OdB／十倍頻。
2、相位從0.11處的O度滯后后到101處的90度滯后。實際的工作中具體選擇R、C的值時，不僅要考慮R、C的頻率特性，需
要將信號源的內部阻抗和負載的阻抗考慮進去。
1、C值的選取：C不能選的太小，否則負載電容對濾波電路的影響很大，一般IC的輸入電容往往有1-10PF的輸入電容。c值選的太大
，則會影響濾波電路的高頻特性，因?yàn)榇箅娙莸母哳l特性一般都不好。
2、R值的選取：R值過小會加大電源的負載，R值過大則會消耗較多的能量。RC濾波電路的最大缺陷就是他不僅消耗我們希望抑制的信
號能量，而且也消耗我們希望保留的信號能量。另外由于受電容高頻特性的限制也不能用在太高頻的場合，例如數MHz以上需要用LC濾波器
。將R和C的位置互換可以得到RC高通濾波器，其頻率響應與低通濾波器正好相反。
