6N3電子管引腳圖,參數及特性曲線
6N3電子管引腳圖,參數及特性曲線

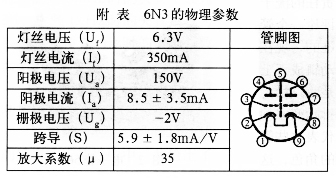

附表是可直接代換的國內膽管6N3的物理參數，它是旁熱式氧化物陰極雙三極管的類型，主要用作高頻電壓放大。6N3的管腳排列與我們最多見的小九腳管有些不同，6N2、6Nl、6N1J之流的管子都是第4、第5腳為燈絲引腳，這個管子卻是第l、第9腳是燈絲，這一點要請初學者注意。常常見到有一些初學者用一種管座和電路換插數種不同型號膽管的，這種方法本就不對。對于6N3這只管子來說更要留意，切不可胡亂換插，5670與6N3是完全可以互換的管子，包括參數以及管腳完全相同，它們之間所不同的只是5670比國產的6N3要矮上不少。
6N3電子管引腳圖,參數及特性曲線
附表是可直接代換的國內膽管6N3的物理參數，它是旁熱式氧化物陰極雙三極管的類型，主要用作高頻電壓放大。6N3的管腳排列與我們最多見的小九腳管有些不同，6N2、6Nl、6N1J之流的管子都是第4、第5腳為燈絲引腳，這個管子卻是第l、第9腳是燈絲，這一點要請初學者注意。常常見到有一些初學者用一種管座和電路換插數種不同型號膽管的，這種方法本就不對。對于6N3這只管子來說更要留意，切不可胡亂換插，5670與6N3是完全可以互換的管子，包括參數以及管腳完全相同，它們之間所不同的只是5670比國產的6N3要矮上不少。
