尺寸最小、內置MOSFET、7通道DSC PMIC，5mm x 5mm薄型QFN封裝

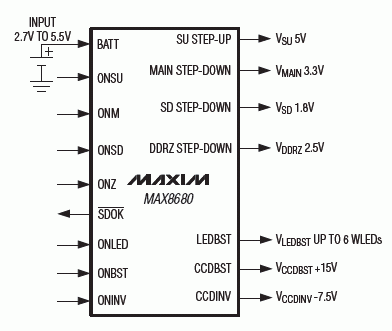

MAX8680高效完備的電源方案專為數碼相機(DSC)和數碼攝像機(DVC)設計。器件集成了七路內置功率MOSFET的DC-DC轉換器，效率高達95%，能夠產生DSC系統中所有重要的電源電壓。每路升壓轉換器均具有True Shutdown™功能，同時還帶有內部補償，可減少外部元件數量。七路DC-DC轉換器輸出包括：
●同步整流升壓DC-DC轉換器(SU)，MAX8680由VSU自舉升壓。
●主同步整流降壓DC-DC轉換器(M)，用作DSP I/O電源電壓。
●DDRZ同步整流降壓DC-DC轉換器(Z)，用作DSP DDR電源電壓
●低壓(低至1V)同步整流降壓DC-DC轉換器(SD)，用作DSP核電源電壓。
●高壓升壓DC-DC轉換器，帶有白光LED電流調節和PWM調光控制(LEDBST)功能。
●高壓升壓DC-DC轉換器(CCDBST)，用作CCD圖像或LCD正偏置電源。
●無變壓器反相DC-DC轉換器(CCDINV)，用作CCD圖像或LCD負偏置電源。
MAX8680可實現獨立/同步的CCDBST和CCDINV轉換器上電排序。如需預置CCDBST在CCDINV之前上電，請與廠商聯系。MAX8680工作在1節鋰離子(Li+)電池、兩節AA電池或雙電池設計，采用5mm x 5mm、40引腳、薄型QFN封裝。MAX8680工作在-40°C至+85°C擴展級溫度范圍。
關鍵特性
●效率達95%的同步整流DC-DC轉換器
●效率達90%的boost-buck拓撲
●效率達85%的DC-DC轉換器，用于CCD、LCD、WLED和/或OLED供電
●所有通道均帶有內部補償
●所有升壓轉換器均具有True Shutdown功能
●過載保護
●軟啟動實現可控的啟動電流
●低壓差(100%占空比)降壓轉換器
●調節電流為最多6個白光LED供電
●PWM調節WLED電流
●高達27V的可調LED過壓保護
●無變壓器反相轉換器用于為CCD提供偏置
●低壓通道開關頻率為2MHz
●±2.5%的開關頻率精度
●關斷電源電流為1µA
●內核和主輸出電壓上電跟蹤
●全部通道均內置功率MOSFET
●低電平有效SDOK電源就緒指示器
應用/使用
●DSC和DVC
●GPS導航系統
●PDA與便攜式媒體播放器

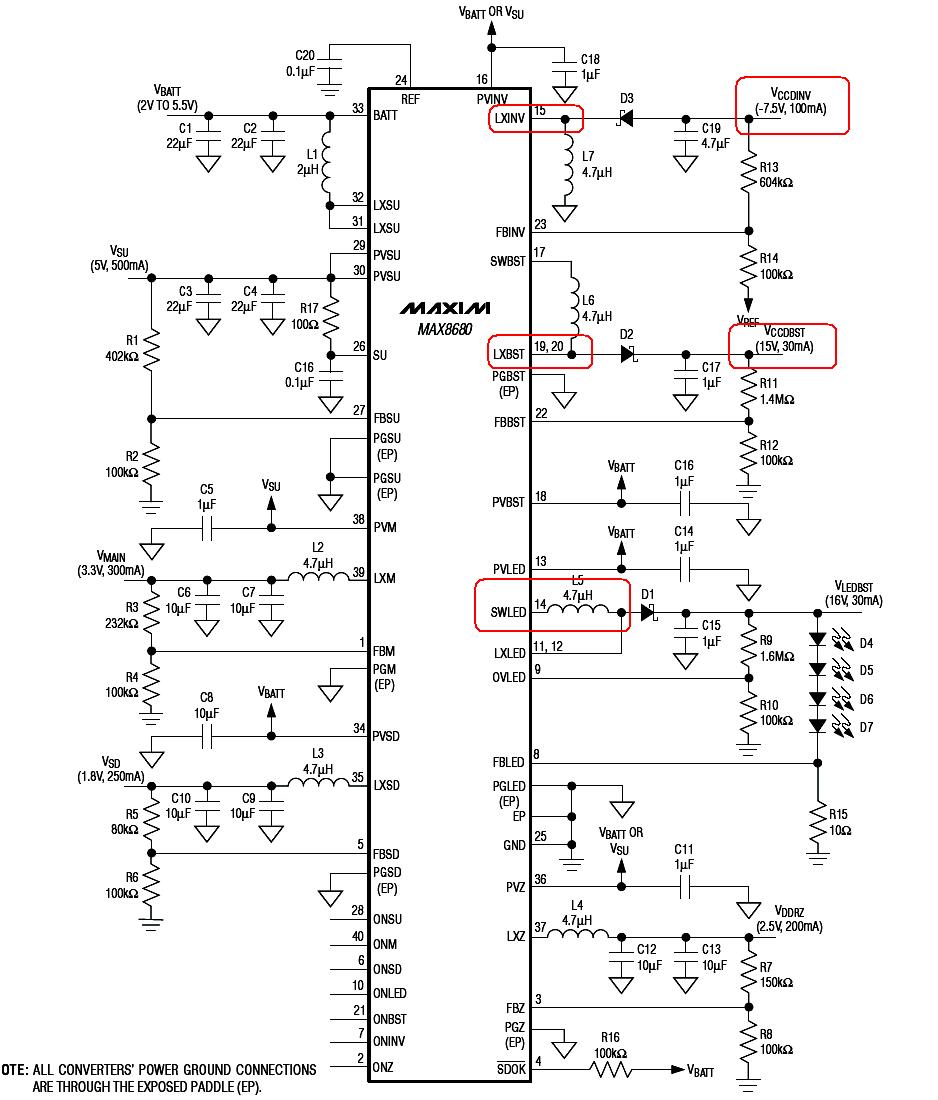

MAX8680應用電路圖
圖 MAX8680應用電路圖(點擊看原圖)
