阻容(RC)正弦波振蕩電路原理
阻容(RC)正弦波振蕩電路原理
常見的RC振蕩電路有文氏電橋
振蕩器和相移式振蕩器兩類。
8.4.1 RC選頻電路性能回顧
圖8.12是三種常用的RC選頻網絡電路及其電壓傳輸系數和
頻率特性

其中,導前移相電路和滯后移相電路分別具有高通濾波和低通濾波的特性,其幅頻特性分別是單調遞增和單調遞減曲線,選頻特性很差;串并聯選頻電路具有類似LC回路的帶通濾波特性,但選擇性能不如LC回路。三種RC電路均具有負斜率的相頻特性,滿足振蕩器的相位移定條件。
采用導前移相或滯后移相電路作選頻網絡的RC振蕩器稱為相移振蕩器,采用串并聯選頻電路作選頻網絡的RC振蕩器稱為文氏電橋振蕩器。后者是RC振蕩器的常用電路。
8.4.2 文氏電橋振蕩電路

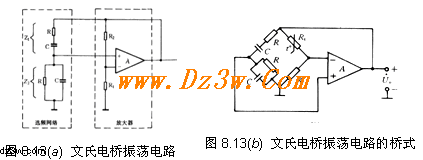

文氏電橋振蕩電路如圖8.13(a)所示。它由兩部分組成,即放大電路和選頻網絡。放大電路為由集成運放組成的電壓串聯負反饋放大器,取其輸入阻抗高和輸出阻抗低的特點。而選頻網絡由RC串并聯電路組成,同時兼作正反饋網絡。
由圖8.13(a)可見,Z1、Z2與R1、R2正好構成電橋的四個臂,而放大器的輸入及輸出端分別與電橋的兩個對角線頂點相接,因此又稱這種RC振蕩器為文氏電橋振蕩電路。其橋式畫法見圖8.13(b)。


8.4.2 文氏電橋振蕩電路
文氏電橋振蕩電路如圖8.13(a)所示。它由兩部分組成,即放大電路和選頻網絡。放大電路為由集成運放組成的電壓串聯負反饋放大器,取其輸入阻抗高和輸出阻抗低的特點。而選頻網絡由RC串并聯電路組成,同時兼作正反饋網絡。
由圖8.13(a)可見,Z1、Z2與R1、R2正好構成電橋的四個臂,而放大器的輸入及輸出端分別與電橋的兩個對角線頂點相接,因此又稱這種RC振蕩器為文氏電橋振蕩電路。其橋式畫法見圖8.13(b)。

(3) 輸出幅度的穩定

盡管文氏電橋振蕩電路的輸出幅度穩定、失真小,但是電路結構比較復雜。因此在一些要求不高的場合,如便攜式測試設備和遙測系統中,也使用結構比較簡單的RC相移式振蕩電路。RC相移振蕩器是采用內穩幅的振蕩電路,RC移相電路的選頻性能又很差,因而輸出波形不好,頻率穩定度低,只能用在性能要求不高的設備中。
