文氏電橋振蕩電路及原理
文氏電橋振蕩電路及原理

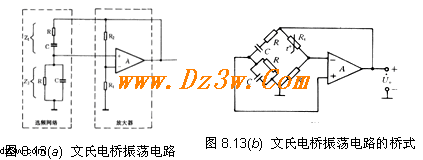

文氏電橋振蕩電路如圖8.13(a)所示。它由兩部分組成，即放大電路和選頻網絡。放大電路為由集成運放組成的電壓串聯負反饋放大器，取其輸入阻抗高和輸出阻抗低的特點。而選頻網絡由RC串并聯電路組成，同時兼作正反饋網絡。
由圖8.13(a)可見，Z1、Z2與R1、R2正好構成電橋的四個臂，而放大器的輸入及輸出端分別與電橋的兩個對角線頂點相接，因此又稱這種RC振蕩器為文氏電橋振蕩電路。其橋式畫法見圖8.13(b)。
文氏電橋振蕩電路及原理
文氏電橋振蕩電路如圖8.13(a)所示。它由兩部分組成，即放大電路和選頻網絡。放大電路為由集成運放組成的電壓串聯負反饋放大器，取其輸入阻抗高和輸出阻抗低的特點。而選頻網絡由RC串并聯電路組成，同時兼作正反饋網絡。
由圖8.13(a)可見，Z1、Z2與R1、R2正好構成電橋的四個臂，而放大器的輸入及輸出端分別與電橋的兩個對角線頂點相接，因此又稱這種RC振蕩器為文氏電橋振蕩電路。其橋式畫法見圖8.13(b)。

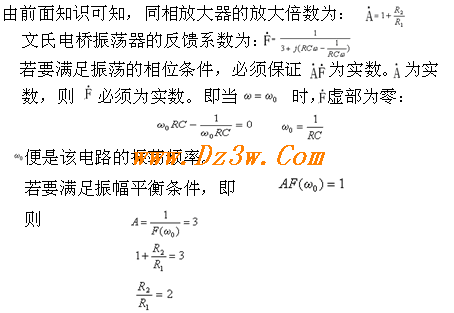

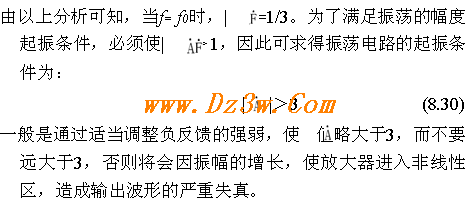

起振條件

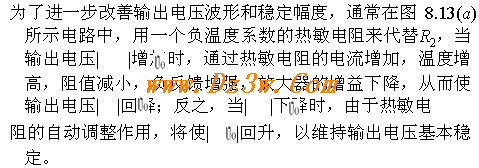

(3) 輸出幅度的穩定
盡管文氏電橋振蕩電路的輸出幅度穩定、失真小，但是電路結構比較復雜。因此在一些要求不高的場合，如便攜式測試設備和遙測系統中，也使用結構比較簡單的RC相移式振蕩電路。RC相移振蕩器是采用內穩幅的振蕩電路，RC移相電路的選頻性能又很差，因而輸出波形不好，頻率穩定度低，只能用在性能要求不高的設備中。
