鎖相頻率合成器，有使用模擬鎖相環的，也有使用數字鎖相環的。這兩種鎖相環的物理過程和基本原理是一致的，只是波形和數學表達上有差異，本教材不進行過多討論。頻率合成即是利用一個頻率高度穩定的信號源，例如石英晶體振蕩器產生一個參考頻率，再通過分頻器、鎖相環等，產生一系列的與參考頻率一樣穩定的新的頻率源。下面分別舉三種例子，介紹頻率合成器。

基本數字頻率合成器

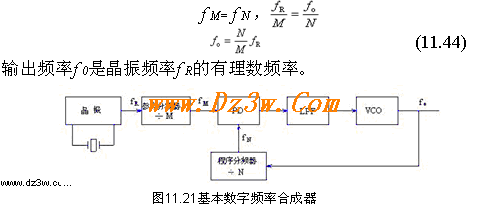

最基本的數字頻率合成器，是可以實現有理數分頻的頻率合成器，如圖11.21所示。

圖中參考分頻器和程序分頻器是由帶預置數的減法或加法計數式分頻器組成。環路一旦鎖定，鑒相器兩輸入端的信號頻率必定相等。于是可導出頻率合成器輸出頻率f 0，

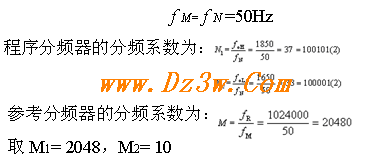

現在舉一個實例：某傳真機用1850Hz和1650Hz的FSK信號，代表1和0的二進制數據發送信息。給定1024KHz石英晶體，用頻率合成實現此功能。先求取1850和1650的最大公約數為50，則

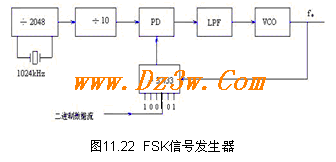

用頻率合成器構成的FSK信號發生器如圖11.22所示，圖中1024KHz晶振及2048分頻用CC4060 14位二進制串行計數/分頻器實現。10分頻用CC4017十進制計數/分頻器實現。37/33程序分頻器用CC14526可預置數4位二進制1/N計數器兩片級聯構成，37/33程序分頻器也可用CC4024 7位二進制串行計數/分頻器一片，外加邏輯門及D觸發器構成。鎖相環用CC4046。
