乘積檢波原理
乘積檢波原理

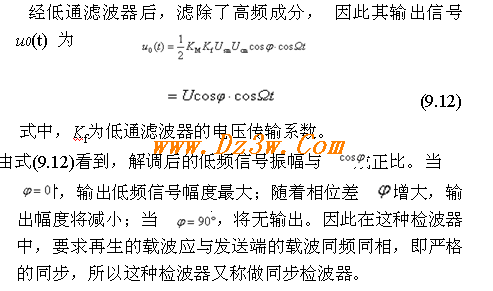

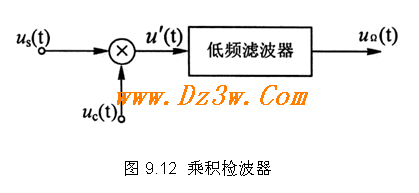

乘積檢波器既可用來對普通調幅波進行解調，亦可以對抑制載波的雙邊帶信號及單邊帶信號進行解調，它是由乘法器和低通濾波器實現的，其原理框圖如圖9.12所示。采用這種解調時，需要一個與發送流載波同頻、同相的本地參考信號與輸入已調信號相乘，就可產生調制信號，再經低通濾波器將其取出。
乘積檢波原理
乘積檢波器既可用來對普通調幅波進行解調，亦可以對抑制載波的雙邊帶信號及單邊帶信號進行解調，它是由乘法器和低通濾波器實現的，其原理框圖如圖9.12所示。采用這種解調時，需要一個與發送流載波同頻、同相的本地參考信號與輸入已調信號相乘，就可產生調制信號，再經低通濾波器將其取出。
