橋式整流電路及原理

橋式整流電路及原理

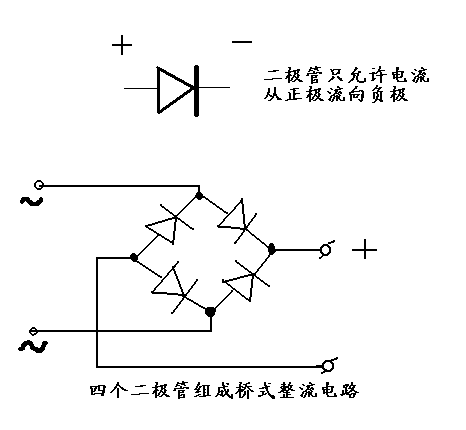

二極管只允許電流單向通過，所以將其接入交流電路時它能使電路中的電流只按單向流動，即所謂“整流”。 整流電路一般分“半波整流電路”和“全波整流電路”以及所謂“橋式整流電路”，其連接方式與所用整流元件數量都不同，效率也不相同，以四個性能相同的整流元件（二極管）連接成橋式電路整流效果最好，將構成橋式整流電路的整流元件封裝在一起，成為一個整體的元件，一般叫整流電橋，或橋堆。

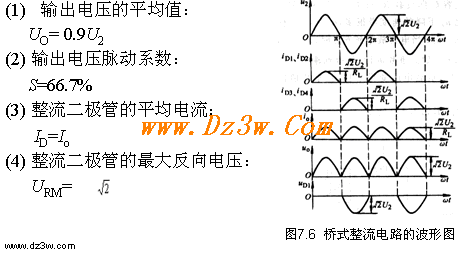

橋式整流電路常用的幾個參數為：



由以上分析可見，橋式整流電路中二極管所承受的最大反向電壓是全波整流電路管子的一半，而ID是半波整流電路管子的兩倍，S是半波整流電路的。所以可以說，橋式整流電路兼有半波和全波整流電路的優點，克服了它們的缺點。但橋式整流電路的缺點是用四只整流元件，正向壓降增大。
