【圖】運放組成的多諧振蕩器電路及原理
(2023/11/25 11:00:00)
運放組成的多諧振蕩器電路及原理
運放組成的多諧振蕩器電路及原理

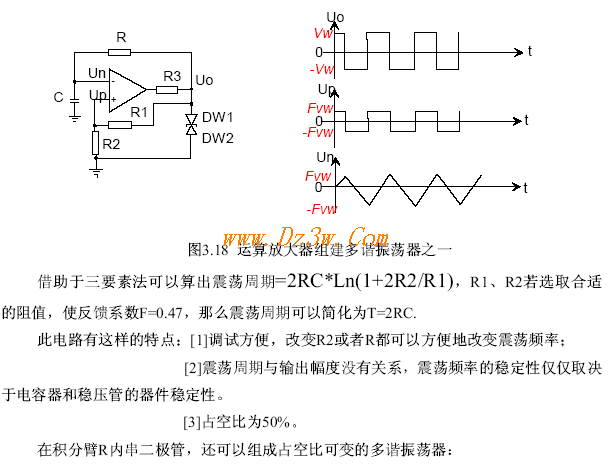

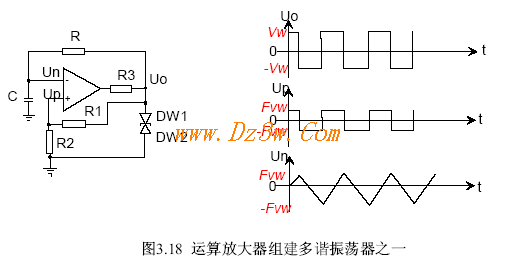

將運算放大器接成正反饋形式，也可以組建多諧振蕩器，如圖 3 . 18 :

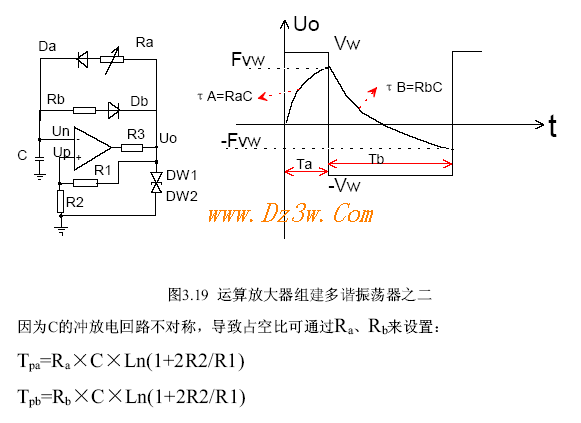

f=l/(Tpa+Tpb)=l/[(Ra＋Rb）X C X Ln(l+2R2/R2)]
運放組成的多諧振蕩器電路及原理
將運算放大器接成正反饋形式，也可以組建多諧振蕩器，如圖 3 . 18 :
f=l/(Tpa+Tpb)=l/[(Ra＋Rb）X C X Ln(l+2R2/R2)]
