逐次逼近式AD轉換器原理
逐次逼近式AD轉換器原理

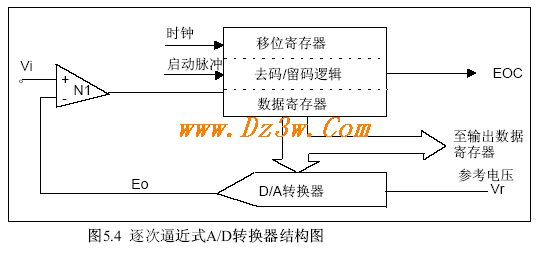

圖5.4是逐次逼近式AD轉換器結構框圖，一般由電壓比較器Nl、DA轉換器、控制邏輯、移位寄存器和輸出鎖存器等組成。它的工作過程是

這樣的：當出現啟動脈沖時，移位寄存器和鎖存器全清為零，故DA輸出也為零。當?shù)谝粋�時鐘脈沖到達時，最高位移位寄存器被置成1，這時

DA轉換器輸入為1000000，轉換輸出電壓Eo為其滿刻度的一半，它與輸入電壓進行比較，若Vi>Eo，則鎖存器高位將1鎖存（否則不鎖

存），移位寄存器右移1位，此時輸出為11000000，它所轉換的電壓Eo再與輸入電壓Ei進行比較，若Eo<Vi，則鎖存器將該位1鎖

存（否則不鎖存），這時移位寄存器又右移1位。上述過程重復進行，直至移位寄存器右移溢出為止，這時右移脈沖就作為AD轉換結束信號

EOC，鎖存器鎖存結果就是AD轉換的結果。如果AD轉換位數為N，則轉換時間為N+1個時鐘脈沖。
