鎖相環噪聲與干擾的主要來源
鎖相環噪聲與干擾的主要來源

噪聲與干擾的作用于環路，會增加捕獲的困難，降低跟蹤性能，使輸出的相位做隨機的抖動。較強的干擾與噪聲，將使環路發生跳周，失鎖的

可能性增大。下面主要介紹兩種噪聲：相加噪聲和振蕩器內部噪聲對環路的影響。

環路等效噪聲帶寬



( 2 ）采用 RC 積分濾波器的二階環



( 3 ）采用無源比例積分濾波器的二階環

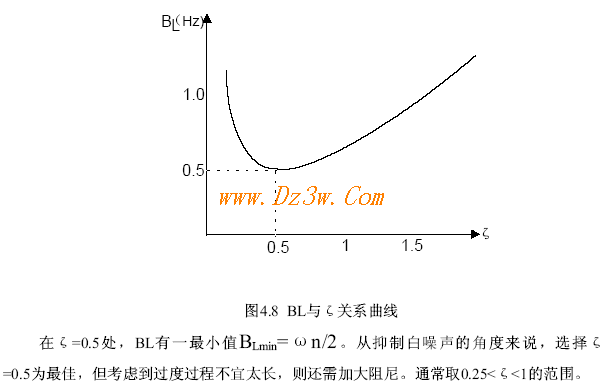

采用理想積分濾波器的二階環路或一般高增益的二階環路，其環路噪聲帶寬 BL 與阻尼系數的關系如圖 4 . 8 所示。






鎖相環環路跳周

產生跳周的主要原因是相當于在鑒相器輸出端出現尖脈沖，此尖脈沖若不能被環路濾波器濾除，加到壓控振蕩器上，會引起壓控振蕩

器的輸出相位發生跳變，當這個突變超過 2∏時，即為跳周。發生跳周就意味著失鎖。在噪聲的情況下，不存在絕對不失鎖的環路，只是幾率大小不同。

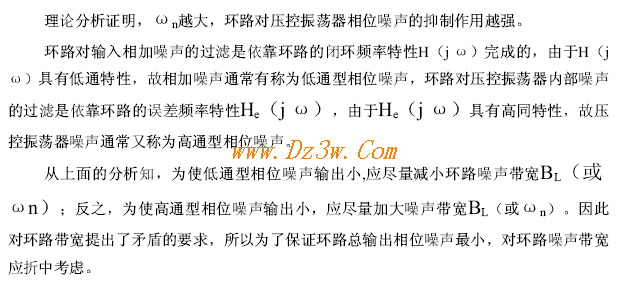

壓控振蕩器相位噪聲

壓控振蕩器相位噪聲主要有閃爍調頻噪聲；白調頻噪聲；閃爍調相噪聲和白調相噪聲。
