低壓差線性穩壓器(LDO)基本電路及原理
低壓差線性穩壓器(LDO)基本電路及原理
低壓差線性穩壓器(LDO)基本電路及原理
低壓差線性穩壓器(LDO)的基本電路如圖1-1 所示，該電路由串聯調整管VT、取樣電阻R1 和R2、比較放大器A 組成。
取樣電壓加在比較器A的同相輸入端，與加在反相輸入端的基準電壓Uref 相比較，兩者的差值經放大器A放大后，控制串聯調整管的壓降，從而穩定輸出電壓。當輸出電壓Uout 降低時，基準電壓與取樣電壓的差值增加，比較放大器輸出的驅動電流增加，串聯調整管壓降減小，從而使輸出電壓升高。相反，若輸出電壓Uout 超過所需要的設定值，比較放大器輸出的前驅動電流減小，從而使輸出電壓降低。
供電過程中，輸出電壓校正連續進行，調整時間只受比較放大器和輸出晶體管回路反應速度的限制。應當說明，實際的線性穩壓器還應當具有許多其它的功能，比如負載短路保護、過壓關斷、過熱斷、反接保護等，而且串聯調整管也可以采用MOSFET。

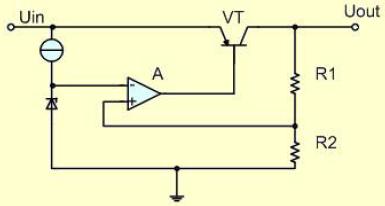

圖1-1 低壓差線性穩壓器基本電路
