鏡像電流源電路及原理
鏡像電流源電路及原理

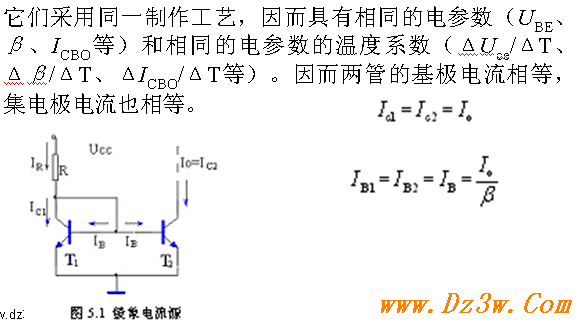

鏡像電流源電路如圖5.1所示。它由一只電阻和二只三極管組成。這兩只三極管是在一塊硅晶片上制作完成，它們由同一個發射極、同一個基極，兩個面積相等的集電極構成。
鏡像電流源電路及原理
鏡像電流源電路如圖5.1所示。它由一只電阻和二只三極管組成。這兩只三極管是在一塊硅晶片上制作完成，它們由同一個發射極、同一個基極，兩個面積相等的集電極構成。
