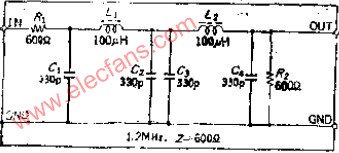

高頻LC低通濾波器電路圖

由于受放大器頻率特性和寄生電容的影響，要制作數面千赫茲以上的有源濾波器非常困難。另一方面既然用LC電路構成的低通濾波器，線圈L的電感量和電路的體積都比較大，但頻率在兆赫以上時可以做到小型化，有實用價值。LC濾波器最基本的形式稱作定K型濾波器，從直覺上看，電路設計與RC濾波器相同。一般情況下，各項參數因信號源和負載阻抗而異，這里取相等值。

設計要點

如果先確定了特性阻抗Z，那末可分別應用L=Z/（2πfo.z）公式計算出電感和電容量。普通濾波器的-3DB截止頻率FO在這里為FO≈1.5FO。如果FC=1.5MHZ，因為FO=FO/1.5=800KHZ，所以L=119UH，C=331PF。本電路采用了市場采用了市場上出售的固定電感器，所以L、C分別為100UH、330PF時對特性阻抗600歐不會有太大影響。
