均值包絡檢波器電路圖

均值包絡檢波器電路圖

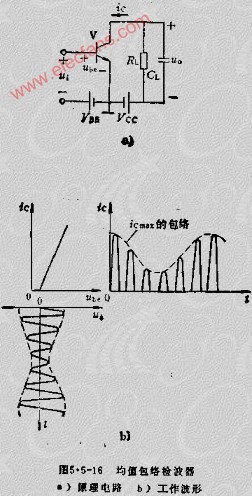

圖5.5-16A為采用晶體三極管V和RLCL低通濾波器組成的均值包絡檢濾電路。由圖5.5-16B可以看出：放大器V選用乙類工作狀態。當放大器加入高頻調幅波U1時，集電極電流便呈余弦脈沖序列波形，集電極脈沖電流的最大值ICMAX將隨U1包絡的變化規律而變化，集電極電流中的平均電流ICAV自然也按同樣規律變化。在負載電阻RL上取出此信號即為與原調包絡變化規律相一致的輸出電壓UO。由于UO是從集電極電流脈沖平均值獲得的，而UO的變化規律又依從于U1的包絡變化，故稱之為值包絡檢波器。
