觸摸控制器AT42QT1110特性及應用電路圖
觸摸控制器AT42QT1110特性及應用電路圖
觸摸控制器AT42QT1110特性及應用電路圖
Atmel推出目前業界第一款完全符合汽車市場資質要求的電容性觸摸控制器標準產品�；趹�(yīng)用在按鍵、滑塊和滑輪等領域的專利QTouch電容性觸摸技術，AT42QT1110是一個即可使用的11鍵電容性觸摸控制器，符合汽車產業所有設備的規格要求。這些電容性觸摸控制器可理想應用于全球定位系統(GPS)、車窗和后視鏡控制、無匙進入等所需。
愛特梅爾公司從一個完全符合ISO-TS-16949和QS-9000標準的設施中開發這些產品，并取得了汽車產業資質認證。固件是根據Motor Industry Software Reliability Association C (MISRA C)標準編寫，并符合AEC-Q100 (Automotive Electronic Council)標準資質要求。
AT42QT1110同時備有非汽車等級的芯片，供工業和家電等領域使用。這些器件具有與汽車等級器件同樣功能特性，但不滿足AEC-Q100資質要求。AT42QT1110具有自我檢測功能，可以很容易地實現符合EN60730標準（歐洲家電設備自動電氣控制安全性標準）的設計。AT42QT1110樣片現已推出。
AT42QT1110產品特性
• 即用式11鍵電容性觸控控制器；
• 數字突發模式電荷傳輸；
• 所有的信號處理功能,可在各種變化的條件下提供穩定的檢測；
• 輸出完全是去抖動的；
• 電壓范圍 3V～5.5V；
• 32引腳5mmx5mm MLF RoHS封裝和32引腳7mmx7mm TQFP RoHS封裝。

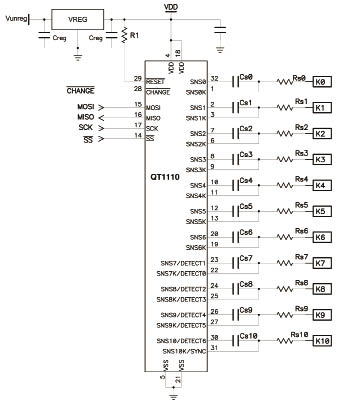

AT42QT1110 11鍵典型應用電路圖
