【圖】8x8 LED點陣共陽模塊內部電路圖
(2023/11/4 11:00:00)
8x8 LED點陣共陽模塊內部電路圖
8x8 LED點陣共陽模塊內部電路圖

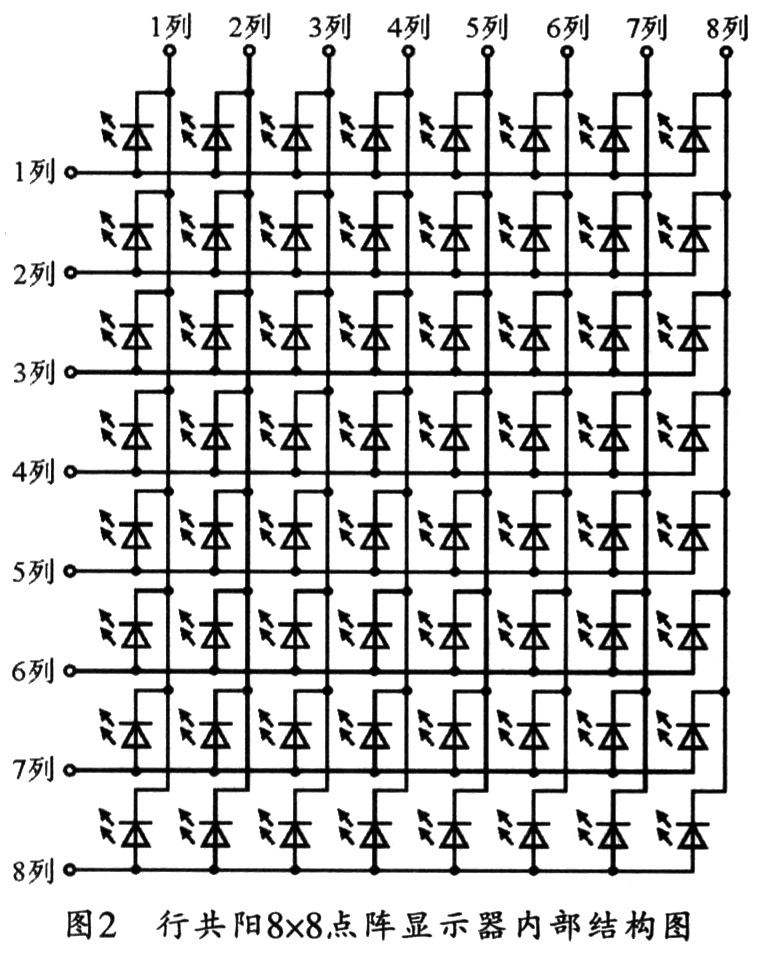

下圖是一種8x8的LED點陣單色行共陽模塊的內部結構圖，其單點工作電壓Uf為1．8 V，正向電流IF為8~10 mA。當某一行線為高電平而某一列線為低時，其行列交叉的點就被點亮；而當其某一列線為高時，其行列交叉的點為暗；當某一行線為低電平時，無論列線如何， 對應這一行的點全部為暗。
8x8 LED點陣共陽模塊內部電路圖
下圖是一種8x8的LED點陣單色行共陽模塊的內部結構圖，其單點工作電壓Uf為1．8 V，正向電流IF為8~10 mA。當某一行線為高電平而某一列線為低時，其行列交叉的點就被點亮；而當其某一列線為高時，其行列交叉的點為暗；當某一行線為低電平時，無論列線如何， 對應這一行的點全部為暗。
